پلان مجتمع مسکونی چند واحدی (مدارک کامل)

در این مطلب از سایت فایل معماری قصد داریم پلان مجتمع مسکونی چند واحدی را ارائه دهیم. از این پلان های برای تمرین، ایده گرفتن، الگو برداری و ارائه در دروس مختلف رشته معماری، شهرسازی و مهندسی عمران می توان استفاده کرد. وجود جزئیات بسیار زیاد نقشه و سازه از مزیت های پروژه معرفی شده است که نقطه تمایزی با سایر پلان ها می باشد.

پروژه مجتمع مسکونی بررسی شده در چهار طبقه پیاده سازی شده است که هر طبقه شامل یک واحد است. مساحت زمین 134 متر بوده که پس از اصلاحات به 119 متر رسیده است. واحد ساخته شده در طبقه اول 68 متری است و آپارتمان های طبقات 2،3 و 4 دارای 72 متر مساحت می باشند. همچنین در این پروژه مساحت راه پله در هر طبقه 12/5 متر در نظر گرفته شده است. طبقه همکف که به پارکینگ اختصاص داده شده است دارای 82 متر مساحت می باشد. در کل این پروژه دارای مساحت زیربنای 431 متر است.

پلان مجتمع مسکونی چند واحدی

بعضی از واحد های این مجتمع مسکونی دارای اتاق مستر بوده و مابقی 2 خوابه می باشند. همچنین پروژه در عرض یک خیابان 12 متری بنا نهاده شده است.

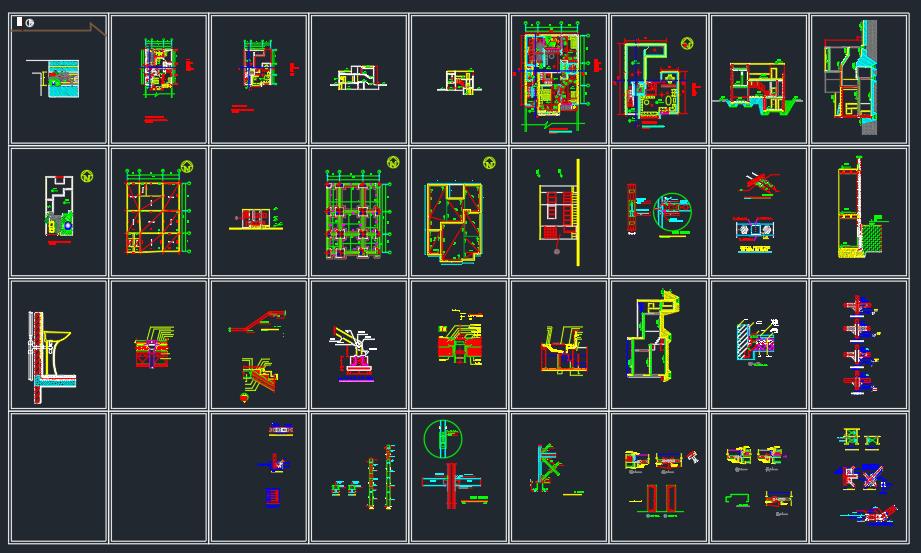

موارد موجود در پلان مجتمع مسکونی چند واحدی :

  • پلان پیلوت
  • پلان طبقه اول
  • پلان طبقه همکف
  • پلان طبقه سه
  • پلان طبقه دوم و چهارم
  • سایت پلان
  • پلان پشت بام
  • برش a-a
  • نمای شمالی
  • پلان جزئیات جوشکاری ستون ها
  • جزئیات وصله میلگردها
  • جزئیات خم میلگردها
  • جزئیات اتصاف نشیمن تیرهای با اتصالات گیردار
    پلان تیر ریزی سقف طبقات
  • پلان تیرریزی سقف همکف
  • پلان ستون گذاری و بادبندی
  • پلان فنداسیون
  • جزئیات دستک طره هایی که روی آن دیوار می نشیند
  • و …



  • پلان دارای شیت بندی کامل و همچنین راهنمای فارسی است
  • قیمت : 8/500 تومان



سایت فایل معماری دارای آرشیو غنی از پلان های کامل مجتمع مسکونی با همه مدارک و جزئیات می باشد. بعضی از این موارد را می توانید از طریق لینک های زیر مشاهده بفرمایید :
