سایت فایل معماری با توجه به تقاضای معماران و دانشجویان رشته های معماری و عمران، اقدام به ارائه پلان های مجتمع مسکونی با متراژ پایین نموده است. این پلان ها با توجه به گرانی مسکن و کاهش قدرت در ساختمان هایی با متراژ بالا بسیار مورد توجه قرار گرفته اند. در این مطلب با دانلود پروژه طرح 5 معماری مسکونی در خدمت شما خواهیم بود.
یک – پلان مسکونی 54 متری
پروژه طرح 5 معماری مسکونی یکی از پروژه‌های مهم در دوره تحصیلات معماری است که به بررسی و طراحی کامل یک ساختمان مسکونی از فونداسیون تا پشت بام می‌پردازد.
در این پروژه، ابتدا پلان زیرزمین به عنوان بخش خدماتی طراحی شده که شامل پارکینگ، انبارها و اتاق‌های تأسیسات است. این فضا به‌طور دقیق بر اساس نیازهای ساکنان طراحی شده و دسترسی مناسب از طریق راه‌پله‌ها و آسانسورها به طبقات بالایی فراهم شده است.
پلان طبقه همکف، به‌طور معمول شامل فضاهای عمومی مانند نشیمن، پذیرایی، آشپزخانه و سرویس‌های بهداشتی است. این پلان با توجه به نیازهای زندگی روزمره و جریان مناسب بین فضاها طراحی می‌شود.
پلان تیپ طبقات در پروژه طرح 5 معماری مسکونی به‌طور عمده به فضاهای خصوصی اختصاص دارد. این طبقات شامل اتاق‌های خواب، حمام‌ها و اتاق کار است که با توجه به نورگیری طبیعی و تهویه مناسب طراحی شده‌اند.

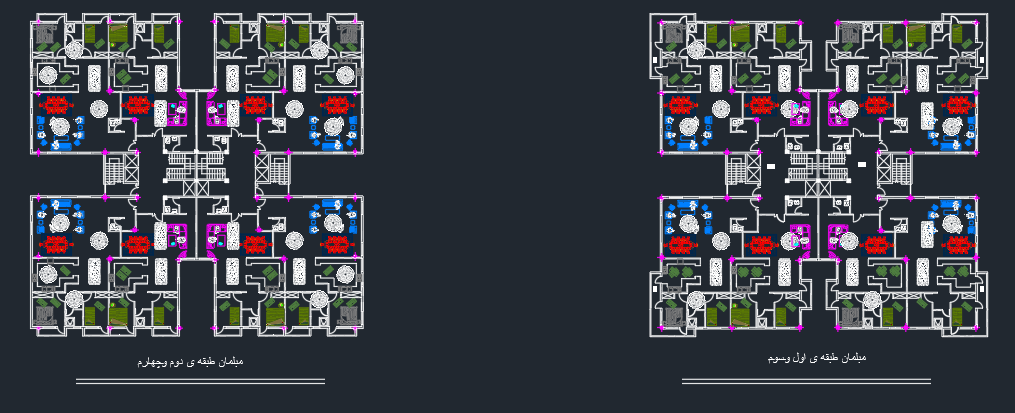

همچنین، پلان مبلمان طبقات به معماران کمک می‌کند تا نحوه چیدمان و استفاده بهینه از فضاها را مشخص کنند. این پلان شامل نحوه قرارگیری مبلمان در اتاق‌های مختلف بوده و به کاربر اجازه می‌دهد تا به‌راحتی از فضای موجود استفاده کند.
زمینی که این مجتمع مسکونی چهار طبقه در آن ساخته شده است دارای متراژ 96 متری است. هر طبقه شامل یک واحد است که هر واحد نیز دارای مساحت 54 متری می باشد. در زیرزمین پلان مجتمع مسکونی 54 متری که دارای 64 متر مساحت است، تعداد دو جای پارک خودرو در نظر گرفته شده است.
کل متراژ پروژه نیز 325 متر می باشد. این پلان از نظر جزئیات جز بهترین ها و کامل ترین ها به حساب می آید. از جمله مزیت های این پلان می توان به وجود پلان فنداسیون اشاره کرد که در کمتر مطلب دیده می شود.
موارد موجود در پروژه طرح 5 معماری :
پلان زیرزمین
پلان طبقه همکف
پلان تیپ طبقات
پلان مبلمان طبقات
پلان پشت بام
سایت پلان
برش a-a
برش b-b
نمای جنوبی
نمای شمالی
جزئیات اتصال نشیمن تیرهای با اتصالات گیردار
سازه نگهبان
جزئیات اتصال نشیمن تیرهای دوبل
جزئیات اتصال نشیمن تیرهای منفرد
پلان فنداسیون
پلان ستون گذاری و بادبندی
پلان تیرریزی سقف اول
پلان تیرریزی سقف طبقات
پلان شمع کوبی
- نوع فایل : اتوکد
- قیمت : 85/500 تومان
دو – پلان مجتمع مسکونی اتوکد
پروژه طرح 5 معماری مسکونی شامل محاسبات دقیق سازه‌ای برای تضمین ایمنی و پایداری ساختمان در برابر زلزله است. در این پروژه، محاسبات بار زلزله به‌دقت انجام می‌شود تا سازه بتواند در برابر نیروهای افقی و عمودی ناشی از زلزله مقاومت کند.
همچنین محاسبات لنگر واژگونی در طراحی به‌کار رفته تا اطمینان حاصل شود که سازه در برابر نیروهای جانبی از ثبات کافی برخوردار باشد. در بخش‌های دیگر پروژه، جزئیات مرتبط با بارگذاری‌ها، از جمله جزئیات بارگذاری سقف بام و سقف یونولیت مورد بررسی قرار گرفته تا نحوه توزیع بار در این سازه‌ها به‌طور دقیق مشخص شود.
پروژه طرح 5 معماری مسکونی علاوه بر محاسبات سازه‌ای، به جزئیات فنی اجرایی نیز پرداخته است. جزئیات اجرایی ستون‌ها و آرایش خاموت‌گذاری میلگردها برای تضمین استحکام سازه ارائه شده است.
در این پروژه همچنین جزئیات وصله در تیرها و مشخصات تیرچه‌های یونولیت به‌صورت دقیق ارائه شده تا نحوه اجرای این عناصر سازه‌ای به‌خوبی مشخص گردد. به همراه این‌ها، جزئیات دال بتنی و اجرای پله نیز برای ساخت و طراحی نهایی ساختمان در نظر گرفته شده است.
تمامی این موارد در پلان‌های کامل هر سه بلوک به‌همراه سایت پلان و برش‌های طولی و عرضی ارائه شده تا ساختار کلی پروژه به‌طور جامع در اختیار معماران و مهندسان قرار گیرد.
این پروژه مخصوص طرح 5 معماری است و از نظر دارا بودن جزئیات بسیار کامل و جامع است. قطعا با ارائه این پروژه می توانید نمره خوبی در این درس بدست آورید!
موارد موجود در پروژه طرح 5 معماری :
محاسبات بار زلزله
محاسبات لنگر واژگونی
جزئیات بارگذاری و سقف بام
جزئیات بارگذاری سقف یونولیت
محاسبات بارخطی دیوارها
جزئیات وصله در تیرها
جدول تیرچه های پیش ساخته
مشخصات و مقطع تیرچه یونولیت
جزئیات میلگرد تیرچه
جزئیات دال بتنی
جزئیات اجرایی ستون ها
آرایش خاموت گذاری میلگردها
نوع سازه و جنس دیوارها و اجرای راه پله
جزئیات دیوار خارجی
جزئیات پله
پلان های کامل هر سه بلوک (شامل نما، برش، پلان طبقات و …)
برش های طولی و عرضی پروژه
بررگ نمایی های مرتبط
سایت پلان
پلان اندازه گیری
- نوع فایل : اتوکد
- قیمت : 95/500 تومان
سه – طرح 5 معماری مسکونی

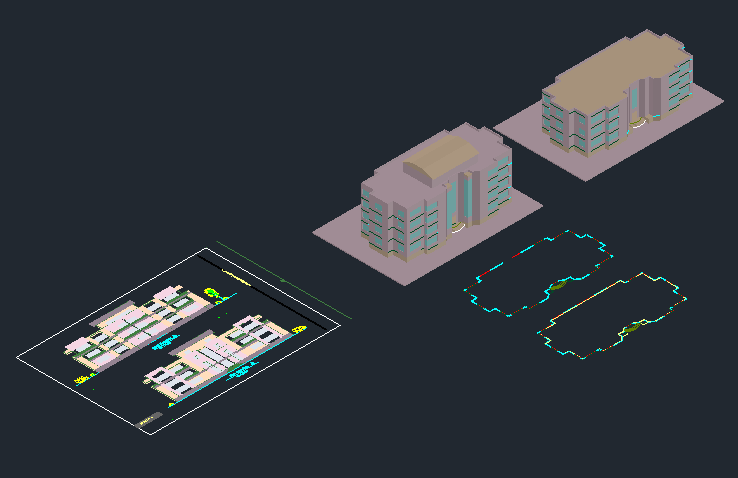

مزیت اصلی این پروژه طرح 5 معماری دارا بودن طراحی سه بعدی آن است. همانندی که در عکس زیر مشاهده می کنید این مجتمع مسکونی در دو بلوک ساخته شده است.
پنجره روزنه روشنی خانه به شمار می‌رود و با توجه به این موضوع آلمان مهمی در طراحی خانه است. پنجره مرز درون و بیرون خانه است. اگر دیوار را سنبل حصار و امنیت خانه در نظر بگیریم، پنجره نماد رهایی و آزادی در طراحی خانه‌ها به شمار می‌رود.
در این پروژه کلیه پلان ها، نماها و برش های هر دو بلوک بطور کامل ارائه شده است. این پکیج شامل 4 فایل dwg است و از بهترین پروژه های ارائه شده در زمینه طرح 5 معماری به شمار می آید.
موارد موجود در پروژه طرح 5 معماری :
همه برش های لازم
همه نما ها (4 جهت)
پلان طبقات
پلان طبقات همکف هر دو بلوک
نمای سه بعدی 3D
سایت پلان
- نوع فایل : اتوکد
- قیمت : 75/500 تومان
چهار – پروژه طرح 5 معماری مجتمع مسکونی
این مجتمع مسکونی بزرگ دارای سطح اشغال 30 درصدی است و در 5 بلوک ساخته شده است. این 5 بلوک دارای سه نوع تیپ پلان هستند که همه آنها بطور کامل در این فایل پوشش داده شده است.
پروژه طرح 5 معماری مسکونی شامل جزئیات کاملی از طراحی، اجرا و محاسبات سازه‌ای و معماری است. در این پروژه، فایل رویت (rvt) به عنوان یک مدل سه‌بعدی دقیق، تمامی پلان‌ها و برش‌ها را به صورت جامع نمایش می‌دهد.
این فایل، امکان بررسی دقیق پلان مبلمان همکف و پلان مبلمان طبقات را فراهم می‌کند، که به معماران و طراحان اجازه می‌دهد تا نحوه چیدمان داخلی و استفاده بهینه از فضا را بررسی کنند. همچنین، برش a-a و برش b-b به دقت نحوه اتصال طبقات و تقسیم‌بندی فضاها را نمایش می‌دهند، که اطلاعاتی کلیدی در اجرای پروژه هستند.
در این پروژه، توجه به جزئیات اجرایی اهمیت ویژه‌ای دارد. پلان و جزئیات سرویس‌های بهداشتی، به همراه جزئیات آبرو کف و جزئیات قرنیز فضای داخلی، نشان‌دهنده دقت در طراحی و اجرای فضاهای داخلی است.
این جزئیات به‌طور خاص به بهبود کیفیت ساخت و ایجاد فضاهای بهداشتی مناسب کمک می‌کند. همچنین، جزئیات راه پله‌ها و جزئیات اجرایی پنجره و درها، از جمله مواردی است که در طراحی و ساخت فضاهای دسترسی و نورگیری ساختمان، اهمیت زیادی دارند.
از نکات دیگر این مجتمع مسکونی می توان به ساخته شدن آن در اقلیم سرد اشاره کرد که کلیه دیوارهای داخلی و خارجی بر همین اساس طراحی شده است. از این طراحی برای کلیه دروس معماری و شهرسازی از جمله طرح 5 معماری استفاده کرد.
موارد موجود در پروژه طرح 5 معماری :
فایل رویت (rvt)
پلان مبلمان همکف
پلان مبلمان طبقات
برش a-a
پلان بزرگنمایی
پلان اندازه گیری طبقات
برش b-b
پلان و جزئیات سرویس های بهداشتی
جزئیات آبرو کف
جزئیات قرنیز فضای داخلی
جزئیات راه پله ها
جزئیات اجرایی پنجره و در ها
جزئیات اجرایی ستون ها
آرایش خاموت گذاری میلگردها
جزئیات اجرایی دیوارهای خارجی و داخلی
جزئیات درز انبساط دیوارها
برش c-c
جزئیات اجرایی پنجره دو جداره
- نوع فایل : اتوکد
- قیمت : 95/500 تومان
دانلود همه پروژه های مسکونی طرح 5 معماری
در این بخش می توانید همه پروژه هایی که در بخش های بالایی توضیح داده شده اند را دانلود کنید. این مجموعه بزرگترین و جامع ترین پکیج منشر شده در مورد طرح 5 معماری مجتمع مسکونی به شمار می آید.
- قیمت (همه موارد بالا با هم) : 110/500
در صورت هرگونه مشکل با شماره 09307490566 تماس بگیرید
