در مطالب قبلی پاورپوینت و پی دی اف هایی در مورد معماری آسانسور ارائه دادیم. در این مقاله قصد داریم دو پکیج مرتبط با  در زمینه پلان آسانسور و دیتیل چاله آسانسور ارائه دهیم. در فایل اول پلان یک ساختمان با آسانسور را ارائه می دهیم و در پکیج دوم 4 اتوکد مرتبط با دیتیل چاله آسانسور ارائه خواهد شد.

آسانسور در پلان معماری

پس از انتخاب نوع کاربری آسانسور، مهمترین مولفه برای انتخاب آسانسورها، انتخاب نوع سیستم یا مکانیزم آسانسور است. در انتخاب نوع مکانیزم آسانسور بایستی به چند مولفه دقت داشت:

• جانمایی آسانسور در ساختمان (نقشه و پلان ساختمان)
• ارتفاع ساختمان
• نوع کاربری ساختمان
• حجم ترددهای درون ساختمان

آسانسورها از نظر مکانیزم به دو دسته آسانسور های هیدرولیکی و آسانسور های کششی تقسیم می شوند. آسانسور های هیدرولیکی را می توان به دو دسته فرعی تقسیم نمود: آسانسورهای هیدرولیکی دارای چاهک و آسانسورهای هیدرولیکی بدون چاهک.

آسانسور های کششی را نیز می توان سه دسته فرعی تقسیم نمود؛ آسانسور های کششی گیربکسی، آسانسور های کششی بدون گیربکس و آسانسور های کششی بدون موتورخانه. در ادامه به شرح مختصر هر کدام از انواع مذکور می پردازیم.

فایل اول – پلان سه خوابه مسکونی با پلان آسانسور

در این قسمت از سایت فایل معماری قصد داریم جهت نمونه و ایده گرفتن، پلان واحد مسکونی دارای آسانسور را ارائه دهیم. جای گیری آسانسور، اندازه گیری ها و … نکاتی است که می توان در این پلان مشاهده کرد.

امروز آسانسور جز جدایی ناپذیر ساختمان ها در کشورمان شده است و لازم هست هر معماری تخصص لازم در طراحی در پلان ها را داشته باشد.

موارد موجود در پلان :

• سایت پلان
• پلان طبقه اول تا سوم
• پلان طبقه همکف
• پلان آکس بندی
• پلان فنداسیون
• پلان تقویتی فنداسیون
• پلان تقویتی زیرستون فنداسیون
• پلان تیرریزی
• پلان شیب بندی
• برش a-a
• نمای جنوبی
• نمای شمالی
• دتایل فنداسیون
• مقطع ستون ها
• و …

• قیمت : 10/000 تومان
• پلان دارای راهنمای کامل فارسی است

فایل دوم – دانلود پلان دیتیل چاله آسانسور

چاهک آسانسور همان چاله پایین، چاه آسانسور است که بایستی حداقل ۱.۵ متر عمق داشته باشد. اما چاهک آسانسور همان چاله پایین آسانسور می‌باشد که در پی ساختمان اجرا می‌شود. در واقع چاهک، بخشی از چاه آسانسور است. چاهک آسانسور جهت تأمین فضای جان‌ پناه برای سرویس‌ کاران و نصب برخی تجهیزات از قبیل ضربه‌ گیر یا بافر و… در پی اجرا می‌ شود.

تعریف نظام مهندسی (مبحث 15) چاهک آسانسور ؛ فاصله قائم بین کف پایین ترین محل توقف تا کف چاه آسانسور (به ابعاد چاه آسانسور) زا چاهک می گویند.

طراحی و اجرای آسانسور دارای پیچیدگی های بسیار زیادی است. به همین دلیل در این قسمت از سایت فایل معماری تصمیم گرفتیم دیتیل چاله آسانسور بصورت اتوکد را تقدیم کنیم.

این فایل های اتوکد دارای راهنمای فارسی کامل است که می تواند کمک شایانی به دانشجویان رشته های معماری، عمران و شهرسازی کند.

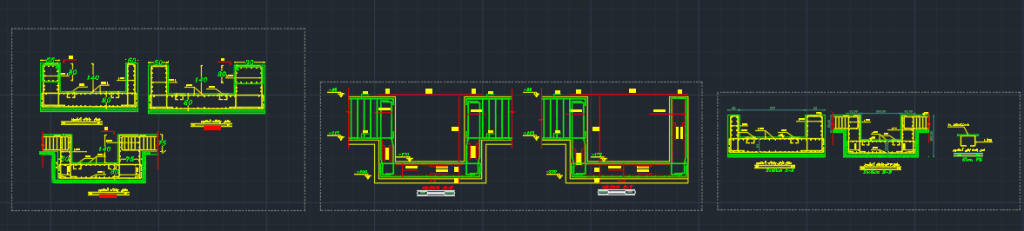

موارد موجود در پکیج :

• پلان بخش ارتباطات قائم با اسانسور

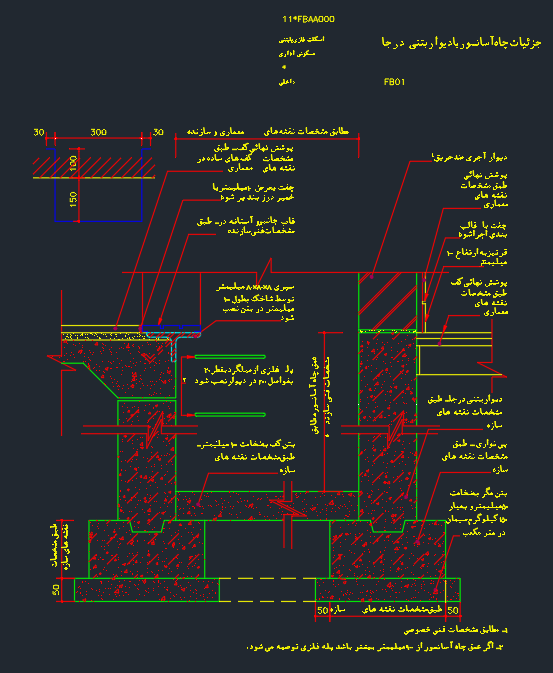

• جزئیات چاه آسانسور با دیوار بتونی درجا
• جزئیات چاه آسانسور با دیوار بلوک بتونی
• جزئیات دیوارها
• پلان جزئیات آسانسور در طبقات
• جزئیات درب آسانسور در طبقات
• و …

• قیمت : 10/000 تومان
• این فایل شامل 4 فایل اتوکد با راهنمای کامل فارسی در مورد چاه آسانسور است
