دانلود 11 پلان اتوکد جزئیات اتصال ستون بتنی و فلزی (دیتیل معماری)

تحلیل فنی و دقیق جزئیات اتصال ستون بتنی و فلزی برای دستیابی به بالاترین سطح ایمنی در سازه‌های ترکیبی اهمیت غیرقابل‌انکاری دارد. این نقاط تلاقی حساس، وظیفه انتقال بارهای ثقلی و جانبی را بر عهده دارند و پایداری کل بنا به اجرای صحیح آن‌ها وابسته است.

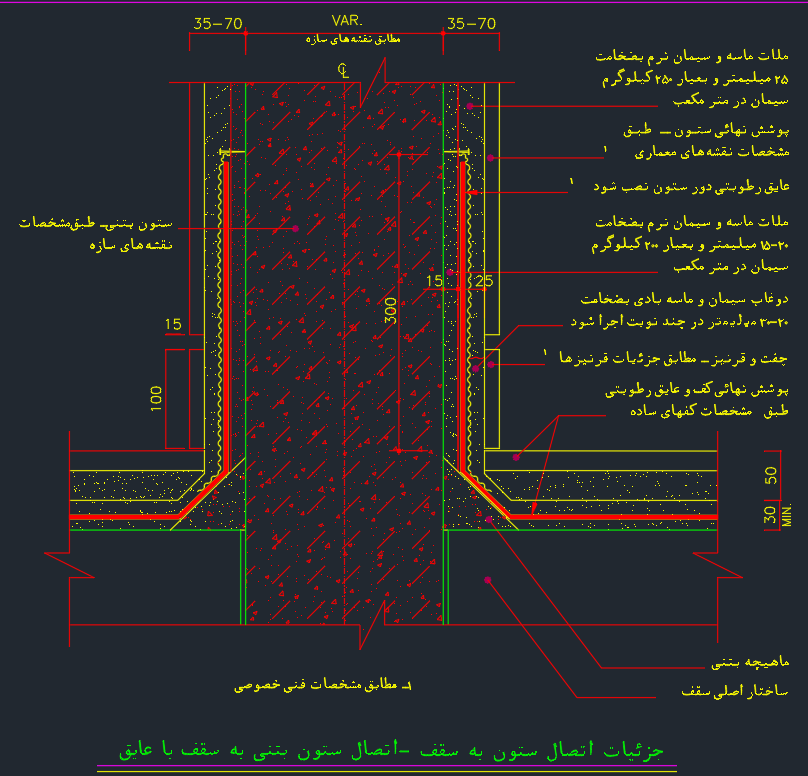

درک عمیق از جزئیات اتصال ستون بتنی به سقف عایق پوش شده به مهندسان معمار اجازه می‌دهد تا علاوه بر حفظ یکپارچگی ساختار، از هدررفت انرژی در نقاط انتقال حرارتی جلوگیری کنند. این بخش به دلیل برخورداری از لایه‌های محافظ، نیازمند دقت مضاعف در ترازهای اجرایی و کنترل نفوذ رطوبت است.

بررسی جزییات فنی در جزئیات اتصال ستون بتنی به کف بدون عایق نشان‌دهنده لزوم استفاده از صفحات بیس‌پلیت و بولت‌های با مقاومت بالا برای مهار نیروهای برشی است. در این حالت، تماس مستقیم عضو باربر با زیرسازی بتنی باید با ملات‌های منبسط‌شونده دقیقاً تراز شود تا توزیع بار به صورت یکنواخت صورت گیرد.

در پروژه‌هایی که استانداردهای حرارتی اولویت دارند، جزئیات اتصال ستون بتنی به کف عایق پوش شده به عنوان راهکاری هوشمندانه برای قطع پل‌های حرارتی در تراز فونداسیون عمل می‌کند. انتخاب مصالحی که همزمان توان باربری و خاصیت عایق‌بندی داشته باشند، در این نقاط کلیدی بسیار سرنوشت‌ساز خواهد بود.

از سوی دیگر، جزئیات اتصال ستون فلزی به سقف بدون عایق در سازه‌های صنعتی و سوله‌ها، نیازمند طراحی صلب یا مفصلی بر اساس محاسبات لرزه‌ای است. این نوع اتصالات باید به گونه‌ای طراحی شوند که در برابر لرزش‌های ناشی از جرثقیل‌های سقفی یا بارهای باد، کمترین میزان خستگی در مصالح را داشته باشند.

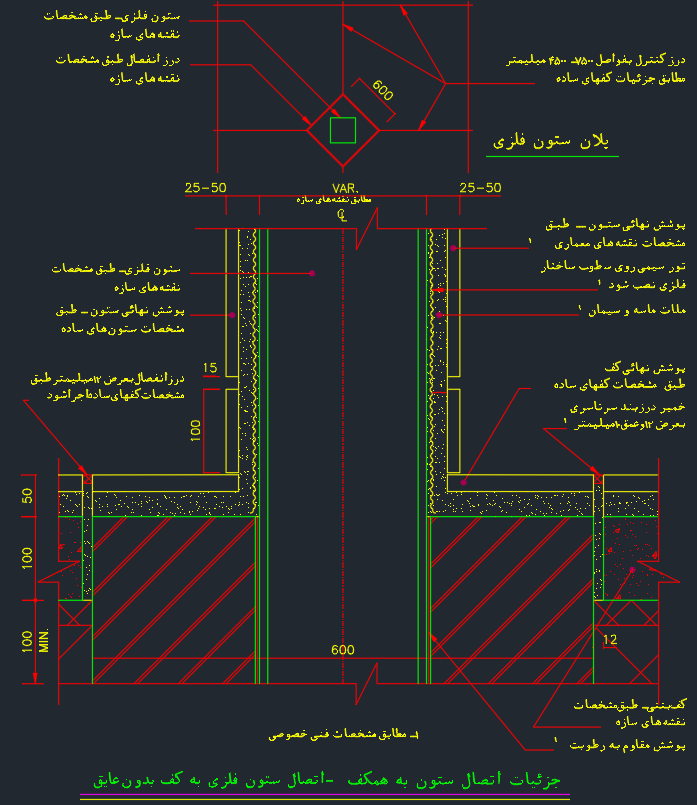

تسلط بر جزئیات اتصال ستون فلزی به کف بدون عایق به مجریان کمک می‌کند تا فرآیند نصب اسکلت را با سرعت و دقت بیشتری پیش ببرند. استفاده از واشرهای ساختمانی و تنظیم دقیق مهره‌ها در این مرحله، زیربنای اصلی شاقول بودن ستون‌ها در ارتفاع‌های بالاتر را فراهم می‌آورد.

هنگامی که صحبت از بهینه‌سازی مصرف انرژی می‌شود، جزئیات اتصال ستون فلزی به کف عایق پوش شده اهمیت ویژه‌ای پیدا می‌کند تا از میعان و تخریب تدریجی فلز در مجاورت کف جلوگیری شود. اجرای لایه‌های جداکننده استاندارد در این مقطع، طول عمر مفید قطعات فلزی را در برابر عوامل خورنده محیطی تضمین می‌نماید.

تحلیل رفتار سازه‌ای در جزئیات اتصال ستون بتنی و فلزی مشخص می‌کند که اختلاف ضریب انبساط میان این دو متریال باید با اتصالات منعطف یا پیش‌بینی فواصل حرارتی مدیریت شود. نادیده گرفتن این تفاوت‌های فیزیکی می‌تواند منجر به بروز ترک‌های مویی در بتن و پیچش در مقاطع فولادی گردد.

استفاده از روش‌های نوین مانند کاشت میلگرد یا استفاده از انکر بولت‌های شیمیایی در جزئیات اتصال ستون بتنی و فلزی، دست طراحان را برای بازسازی و مقاوم‌سازی سازه‌های قدیمی باز می‌گذارد. این تکنولوژی‌ها امکان ایجاد پیوندی مستحکم میان بخش‌های ناهماهنگ اسکلت را با کمترین تخریب فراهم می‌کنند.

در معماری مدرن، جزئیات اتصال ستون بتنی و فلزی نه تنها یک ضرورت فنی، بلکه بخشی از زیبایی‌شناسی صنعتی محسوب می‌شود که باید با ظرافت بالایی ترسیم گردد. هماهنگی میان خطوط معماری و محاسبات سازه‌ای در این نقاط، نمایانگر حرفه‌ای‌گری تیم طراحی و اجرای پروژه است.

مدیریت زهکشی و کنترل رطوبت در پیرامون مقاطع تحتانی ستون‌ها، بخش جدایی‌ناپذیر از استانداردهای مهندسی است که مانع از زنگ‌زدگی زودرس می‌شود. اجرای صحیح ماهیچه‌های بتنی و پوشش‌های اپوکسی در کنار اتصالات اصلی، ایمنی درازمدت سازه را در برابر شرایط جوی نامساعد تقویت می‌کند.

دقت در ترازهای افقی و عمودی در زمان پیاده‌سازی جزئیات اتصال ستون بتنی و فلزی، از تجمع تنش‌های پسماند در گره‌های اصلی ساختمان جلوگیری به عمل می‌آورد. مهندسان با نظارت مستمر بر فرآیند جوشکاری یا بستن پیچ‌ها، از انطباق کامل قطعات با نقشه‌های اجرایی اطمینان حاصل می‌کنند.

رعایت ضوابط آیین‌نامه‌ای در طراحی جزئیات اتصال ستون بتنی و فلزی، ضامن دریافت تاییدیه‌های فنی و افزایش ارزش افزوده ملک در بازار ساختمان خواهد بود. این جزییات به ظاهر کوچک، در حقیقت مرز میان یک سازه پایدار و یک بنای آسیب‌پذیر در برابر سوانح طبیعی هستند.

شناخت ابزارهای نوین اندازه گیری برای پیاده‌سازی دقیق جزئیات اتصال ستون بتنی و فلزی، خطاهای انسانی را در سایت‌های ساختمانی به حداقل ممکن می‌رساند. استفاده از ترازهای لیزری و دوربین‌های توتال استیشن در زمان نصب اتصالات، کیفیت نهایی کار را به استانداردهای جهانی نزدیک می‌کند.

بازنگری دوره‌ای و نگهداری اصولی از جزئیات اتصال ستون بتنی و فلزی پس از بهره‌برداری، کلید حفظ سلامت ساختاری بنا در طول دهه‌های متمادی است. مهندسی دقیق این نقاط حساس، امنیت و آرامش خاطر را برای ساکنان و سرمایه‌گذاران پروژه‌های ساختمانی بزرگ به ارمغان می‌آورد.
