دانلود نمونه های وال سکشن (سرویس بهداشتی، مسکونی، فاز 2 و …)

به مقطع یک دیوار در معماری وال سکشن گفته می شود. به بیان دیگر هر دیوار دارای جزئیات زیادی است که این موارد در پلان های وال سکشن بصورت کامل ریز و جزئی بیان می شود. در این مطلب قصد داریم نمونه های وال سکشن در مورد موضوعات مختلف را تقدیم کنیم. معمولا در اجرای یک پلان معماری، مهندس ناظر باید از جزئیات دیوارهای اجرایی مطلع باشد و به همین دلیل از معمار تقاضا می کند که در قالب وال سکشن جزیئات را در اختیار وی قرار دهد.

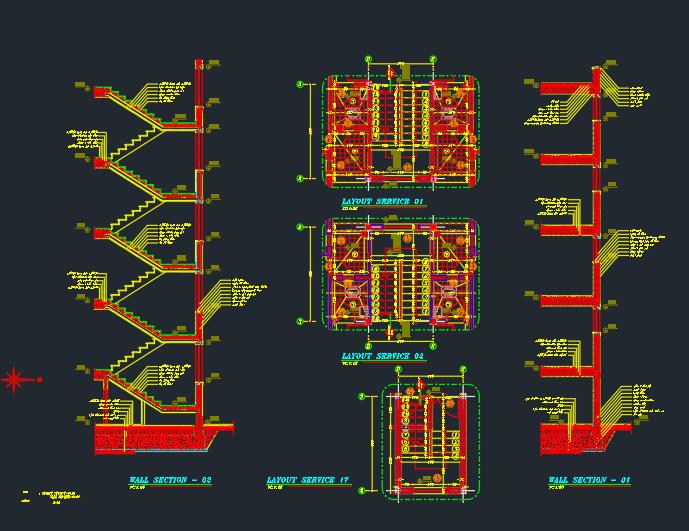

نمونه های وال سکشن

در وال سکشن جزئیات زیادی باید ذکر شود. از جمله این موارد می توان به نمایش شفته، فنداسیون، کف سازی، جزئیات سقف، طبقات، نمای بیرونی، عایق و … اشاره کرد.



یک – نمونه های وال سکشن – جزئیات کامل

در این قسمت یک پلان اتوکد که با راهنمای فارسی بصورت کامل جزئیات وال سکشن را به نمایش گذاشته است. وجود جزئیات عایق کاری ساختمان از ویژگی های منحصر به فرد این پلان به شمار می رود.

نمونه های وال سکشن

موارد موجود در پلان :

  • جزئیات چارچوب آلمومینیومی
  • برش دیوار
  • جزئیات چهارچوب درب
  • جزئیات اتصال دیوار به کف
  • جزئیات کف پنجره
  • جزئیات جان پنا
  • کف سازی بدون عایق کاری
  • کف سازی با عایق کاری
  • و …



  • برای دانلود به انتهای مطلب مراجعه کنید

پلان دارای راهنمای کامل فارسی است





دو – جزئیات وال سکشن

همانطور که بالاتر اشاره شد وال سکشن دارای جزئیات بسیار زیادی است. در این بخش یک پلان دیگر که دارای جزئیات مربوط به عایق کاری است را ارائه خواهیم داد. وجود جزئیات دیوار کاذب از ویژگی های خاص این پلان به شمار می رود.

نمونه های وال سکشن

موارد موجود در پلان :

  • جزئیات اتصال پنجره فلزی به دیوار کاذب
  • جزئیات وال سکشن
  • مقطع دیوار خارجی
  • مقطع از دیوار خارجی
  • مقطع از دیوار و جان پناه بام
  • جزئیات دیوار خارجی با سقف
  • مقطع از دیوار زیرزمین
  • مقطع از دیوار و جان پناه بام
  • مقطع از دیوار
  • و …



  • برای دانلود به انتهای مطلب مراجعه کنید

این پلان دارای راهنمای کامل فارسی است.





سه – دانلود نقشه های فاز2 مسکونی 32 واحدی با جزئیات کامل

این پلان یکی از کامل ترین ها در زمینه مجتمع مسکونی و جزئیات اجرایی آن به شمار می رود. این مجتمع مسکونی که دارای 32 واحد می باشد در دو بلوک شرقی و غربی ساخته شده است. جزئیات اجرایی ارائه شده در این مجموعه بسیار کامل بوده و دارای بیش از 8 فایل dwg می باشد.

موارد موجود در پلان :

  • وال سکشن
  • بزرگ نمایی راه پله
  • اتصالات تیر و ستون ها
  • بزرگنمایی سرویس ها و آشپزخانه ها  برش های آنها
  • جزئیات آبرو بام در دیوار 20 سانتی
  • جزئیات دیوار سرویس
  • جزئیات قرنیز فضای داخلی
  • جزئیات آبرو بام
  • جزئیات دستشویی
  • جزئیات توالت ایرانی در طبقات
  • جزئیات اتصال چهارچوب به کف
  • برش از چهارچوب درب
  • برش عمودی از چهارچوب درب
  • جدول تیپ بندی در و پنجره ها
  • پلان ستون گذاری و بادبند
  • جدول مصرفی و تیپ بندی تیرچه ها
  • پلان تیرریزی طبقات
  • نمای شماتیک پلکان
  • پلان فنداسیون
  • پلان طبقه همکف (بلوک شرقی و غربی)
  • پلان تیپ طبقات (بلوک شرقی و غربی)
  • نمای شرقی
  • نمای غربی
  • پلان شیب بندی
  • سایت پلان
  • مقطع A-A
  • و …



  • برای دانلود به انتهای مطلب مراجعه کنید

این پلان از نظر دارا بودن جزئیات بسیار کامل و جامع است





چهار – نمونه های وال سکشن – دانلود جزئیات آپارتمان سه واحدی

در این بخش قصد داریم دو نمونه وال سکشن را ارائه دهیم. یکی از وال سکشن ها متعلق به آپارتمان مسکونی سه خوابه می باشد و پلان بعدی نیز یک نمونه از وال سکشن با جزئیات کامل را ارائه می دهد.

جزئیات وال سکشن

هر کدام از این پلان ها شامل جزئیات مربوط به شش دیوار مختلف هستند که نمونه های بسیار عالی برای الگوبرداری و تمرین به شمار می آید.



  • برای دانلود به انتهای مطلب مراجعه کنید





دانلود نمونه های وال سکشن (سرویس بهداشتی، مسکونی، فاز 2 و …)

این مطلب جامع ترین و کامل ترین پکیج منتشر شده در مورد وال سکشن است که شامل موارد متعدد و مختلفی می باشد.



موارد موجود در پکیج (توضیحات هر مورد در بخش های بالایی گفته شده است) :

  • یک – نمونه های وال سکشن – جزئیات کامل
  • دو – جزئیات وال سکشن
  • سه – دانلود نقشه های فاز2 مسکونی 32 واحدی با جزئیات کامل
  • چهار – نمونه های وال سکشن – دانلود جزئیات آپارتمان سه واحدی



  • قیمت (همه موارد بالا با هم ) : 65/500 تومان








در صورت هرگونه مشکل با شماره 09307490566 تماس بگیرید
