دانلود دو پلان آبرسانی با جزئیات بسیار کامل

آبرسانی از زمان های قدیم مورد توجه بسیاری از کشورها بوده است. بطور کلی مصارف آب را می توان در دسته بندی های مصارف خانگی، مصارف صنعتی، مصارف کشاورزی قرار می گیرد. شبکه آبرسانی یکی از مفاهیمی است که در رشته شهرسازی بسیار شنیده می شود. معمولا شبکه های آبرسانی دارای شبکه بندی بسیار زیادی است که شامل لوله کشی و … می باشد. در این مطلب از سایت فایل های شهرسازی، معماری و عمران قصد داریم پلان آبرسانی را ارائه دهیم.

مهمترین بخش در شبکه آبرسانی را می توان شبکه توزیع نامید. شبکه لوله کشی و شبکه پخش آب از دیگر بخش های سیستم آبرسانی می توان نام برد. بطور کلی سامانه آبرسانی انواع مختلف دارد. شبکه شاخه ای، حلقوی، مختلط و … از جمله مهم ترین انواع شبکه های آبرسانی هستند.

شماره یک – پلان آبرسانی ساختمان سه طبقه

در این پلان بصورت کامل مجزا پلان آبرسانی برای زیرزمین، طبقه همکف و طبقات 1و2و3 مشخص شده است. همچنین در این پلان آبرسانی، نقشه لوله های آب سرد، آب گرم و همچنین مسیر برگشت آب گرم نیز مشخص شده است.

پلان آبرسانی

این پلان یکی از کمیاب ترین نقشه ها در زمینه آبرسانی ساختمان به شمار می آید. کنتور آب در این مجتمع مسکونی در طبقه همکف قرار گرفته است. از این پلان برای دروس مختلف رشته های معماری، شهرسازی و عمران از جمله تاسیسات مکانیکی می توان استفاده کرد.



موارد موجود در پلان آبرسانی مچتمع مسکونی :

  • پلان آبرسانی طبقه همکف
  • نقشه آبرسانی طبقه زیرزمین
  • نقشه آبرسانی طبقات 1،2و 3
  • مشخص بودن مسیر لوله آب سرد، آب گرم و برگشت آب گرم
  • مشخص بودن مکان کنتور آب
  • مشخص بودن شیرهای آب در آپارتمان
  • نقشه آبرسانی بام
  • و …



  • قیمت : 8/500 تومان
  • این پلان دارای راهنمای کامل فارسی است





شماره دو – دانلود پلان تاسیسات آبرسانی

این پلان مربوط به طراحی فاز 2 سوله اداری که دارای پلان کامل است. این سوله دارای بخش های مختلفی از جمله کتابخانه، اتاق جلسات، نمازخانه، سرویس معلولین، اتاق برق، کلاس آموزشی، اتاق بازی کودک، کارگاه و … است.

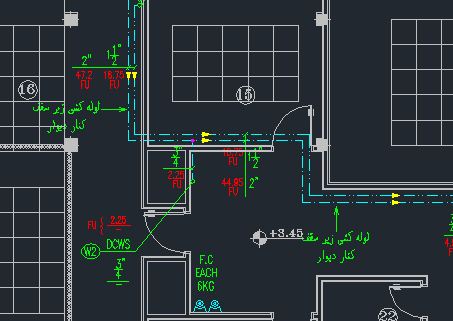

پلان آبرسانی

این نقشه یکی دارای جزئیات بسیار زیادی در مورد آبرسانی دارد که سیستم لوله کشی آب سرد، برگشت آب گرم مصرفی،  کپسول آتش نشانی، لوله کشی زیر سقف، لوله کشی مرتبط با شوفاژ و … دارا می باشد. تعیین مسیر لوله ها و همچنین عدم تداخل با سایر تاسیسات ساختمان از جمله موارد مهم در پلان آبرسانی ساختمان به شمار می رود.



موارد موجود در پلان آبرسانی :

  • پلان طبقه همکف
  • پلان طبقه اول
  • پلان بام



  • قیمت : 7/500 تومان
  • پلان دارای راهنمای کامل فارسی است
