دانلود معماری پلان استادیوم 6 هزار نفری چند منظوره قزوین کمیاب
پلان استادیوم یک مستند جامع از طراحی معماری و سازهای است که بهطور ویژه نیازهای مختلف عملکردی، ساختاری و زیباییشناسی را در یک پروژه عظیم مثل استادیوم پوشش میدهد. این پلانها شامل جزئیات دقیق و ارتباطات فضایی هستند که به تبیین ترتیب و عملکرد بخشهای مختلف استادیوم کمک میکند. یکی از ویژگیهای برجسته این پلانها، نمایش نمایهای مختلف ساختمان است که برای درک بهتر و طراحی بهینه اهمیت زیادی دارد.

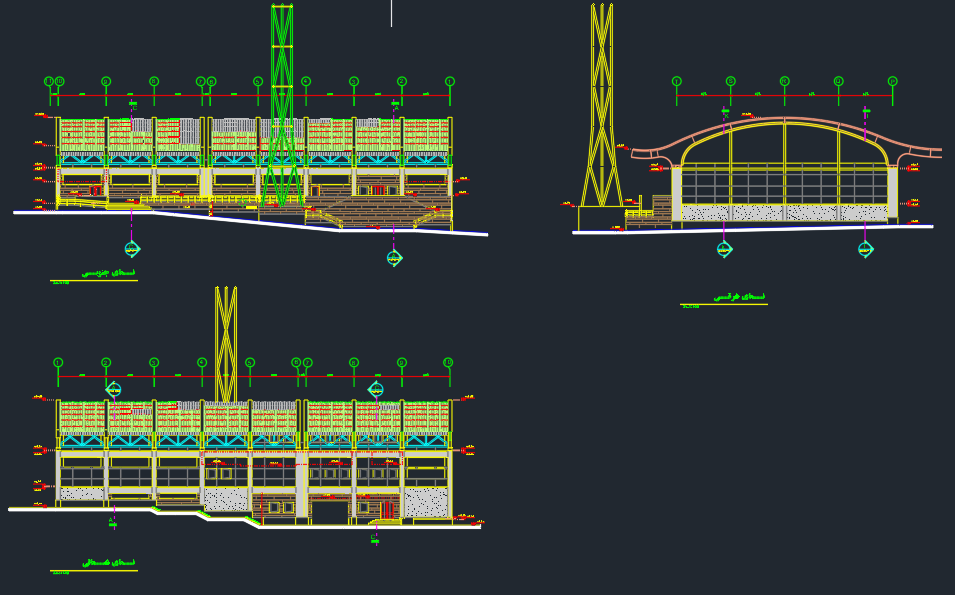

نمای جنوبی استادیوم بهعنوان یکی از نمایهای اصلی، بهطور معمول با توجه به موقعیت جغرافیایی و تابش نور خورشید طراحی میشود. این نما باید از منظر بصری جذاب باشد و همچنین شرایط اقلیمی را در نظر بگیرد تا از گرمای زیاد در تابستان جلوگیری شود.
نمای شمالی معمولاً بهدلیل شرایط نورپردازی و محافظت از استادیوم در برابر بادهای سرد شمالی طراحی میشود. این نما اغلب سادهتر است اما باید از نظر تهویه و نور طبیعی بهینهسازی شود.
نمای شرقی بهویژه در مناطق گرمسیری اهمیت بیشتری دارد و باید با در نظر گرفتن نور روز و تهویه طبیعی بهگونهای طراحی شود که انرژی مصرفی در فصلهای گرم کاهش یابد.

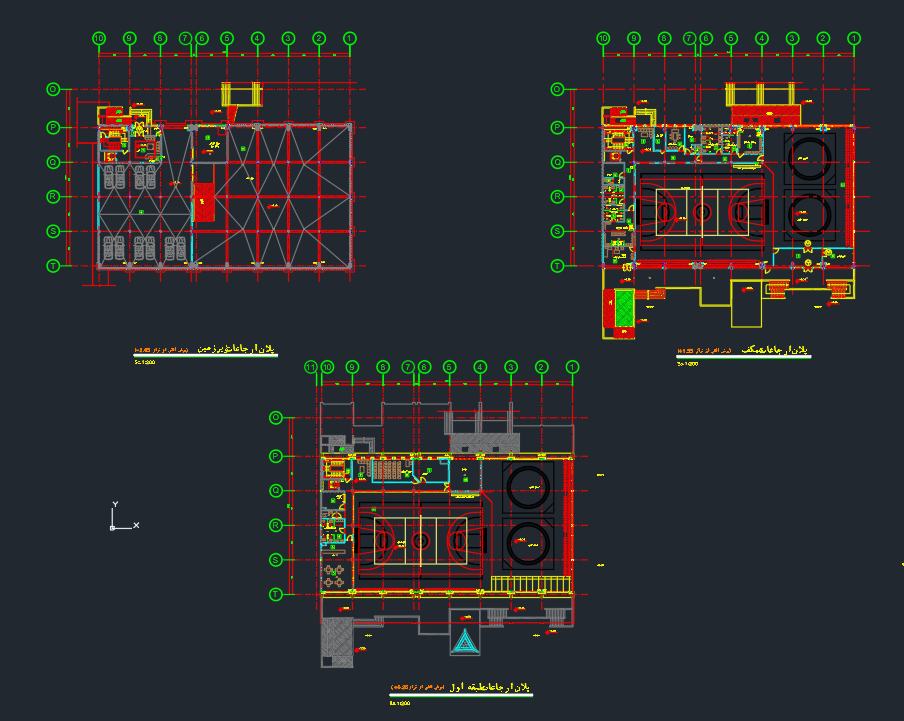

به همین ترتیب، پلان ارجاعات زیرزمین استادیوم که شامل اتاقهای نگهداری، تاسیسات و ورودیهای اضطراری است، باید با دقت زیادی طراحی شود. این بخش باید فضای کافی برای تردد و عملیات خدماتی فراهم آورد.

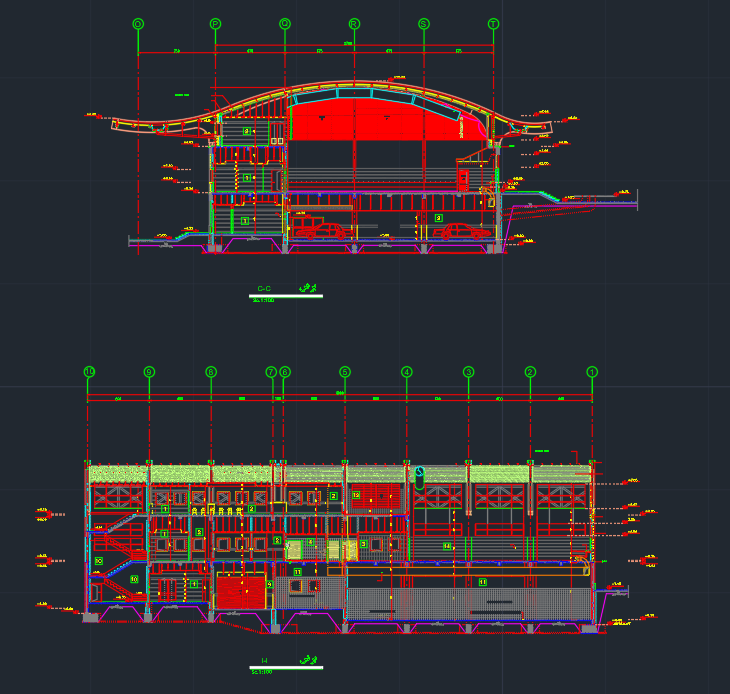

پلان ارجاعات همکف و طبقات بالاتر استادیوم معمولاً شامل فضاهایی چون جایگاه تماشاگران، راهپلهها، دسترسیهای عمومی و خصوصی، و امکانات رفاهی میشود. طراحی این فضاها باید راحتی و امنیت کاربران را تضمین کند. برشهای c-c و l-l نیز برای نشان دادن ارتباطات عمودی و افقی در فضا و بررسی نحوه عملکرد و استحکام سازهها در این پروژهها استفاده میشود.

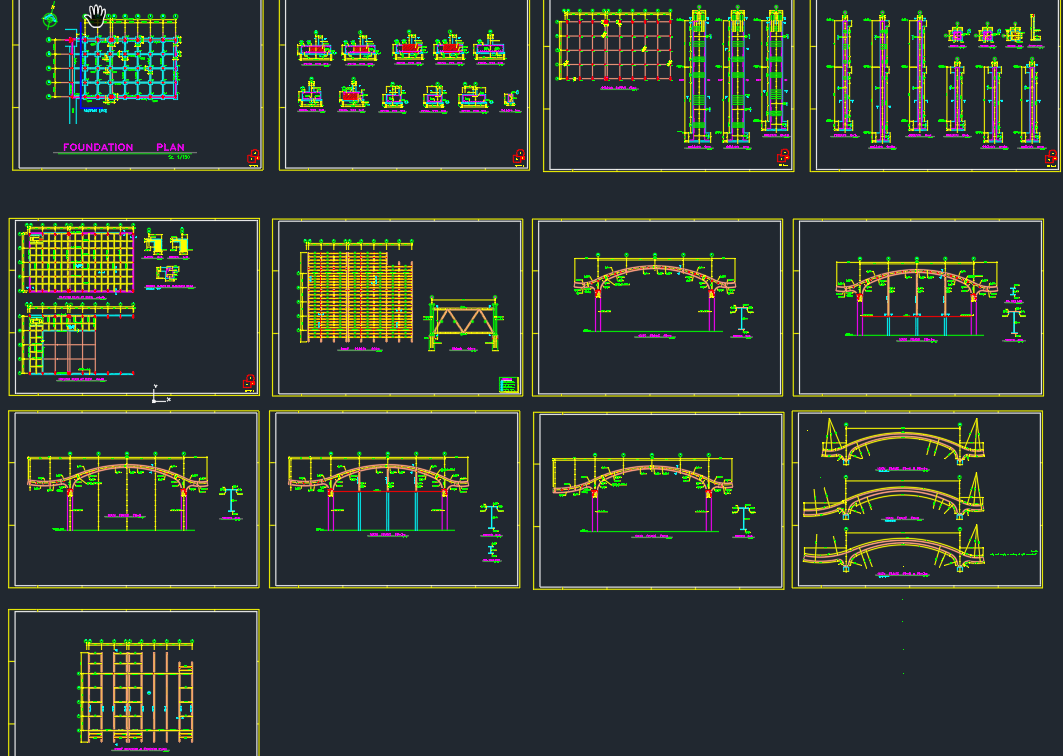

پلان ستونگذاری که در طراحی سازهها استفاده میشود، به وضوح جایگاه و ترتیب ستونها و تیرها را در پلان مشخص میکند و به مهندسین سازه این امکان را میدهد که با استفاده از این اطلاعات، نحوه بارگذاری و انتقال نیروها بهطور مؤثر در نظر گرفته شود.
پلان خرپای سقف و مهاربندی و قاببندی سقف نیز از همین رویکرد پیروی میکنند و به بهینهسازی سازههای سقف در برابر نیروهای وارده مانند باد و باران کمک میکنند.
پلان تیرریزی و لاپهگذاری سقف، دیگر جزئیات مهم سازهای است که در طراحی استادیوم باید بهدقت بررسی شود. این پلانها ارتباط مستقیمی با بارهای وارد بر سقف دارند و بر اساس نوع مواد و شرایط آب و هوایی محل، طراحی میشوند. همچنین، پلان پی و جزئیات فونداسیون اهمیت ویژهای دارند، زیرا تحمل وزن ساختمان و توزیع بارها را در خاک زیر بنا تضمین میکنند.
نوع فایل: اتوکد – 4 فایل dwg
فهرست موارد در پلان استادیوم :
- نمای جنوبی
- نمای شمالی
- نمای شرقی
- پلان ارجاعات زیرزمین
- پلان ارجاعات همکف
- پلان ارجاعات طبقه اول
- برش c-c
- برش l-l
- پلان ستونگذاری
- پلان خرپای سقف
- پلان مهاربندی و قاببندی سقف
- پلان تیرریزی
- پلان لاپه گذاری سقف
- پلان پی
- جزئیات پیها (فونداسیون)
- پلان سازه
- نقشه بادبندی
- قاببندی سقف
قیمت : 95/500 تومان
پشتیبانی : 09307490566
پلان سازه و نقشه بادبندی که در طراحی استادیوم استفاده میشود، برای مقابله با نیروهای جانبی نظیر باد و زلزله ضروری است. این طرحها کمک میکنند تا مقاومت کلی استادیوم در برابر حوادث طبیعی افزایش یابد.
قاببندی سقف با توجه به نیاز به استحکام و زیباییشناسی پروژه، بهطور دقیق محاسبه و طراحی میشود تا تضمین کند که سقف استادیوم بتواند بارهای مختلف را بهدرستی تحمل کند.
مطالب مرتبط
همه این پلانها در مجموع بهعنوان راهنمایی برای اجرای دقیق پروژه استادیوم عمل میکنند. از طراحی نمایهای بیرونی گرفته تا جزئیات داخلی و سازهای، هر کدام از این بخشها بهطور ویژه برای تحقق یک ساختار بزرگ و پیچیده مانند استادیوم ضروری هستند.
