دانلود 5 پلان سازه بتنی مسکونی (بتونی) با جزئیات کامل

پلان سازه بتنی مسکونی یکی از اساسی‌ترین مدارک فنی در فرآیند طراحی و اجرای ساختمان‌های مسکونی است که نقش مهمی در تضمین استحکام، ایمنی و کارایی سازه ایفا می‌کند.

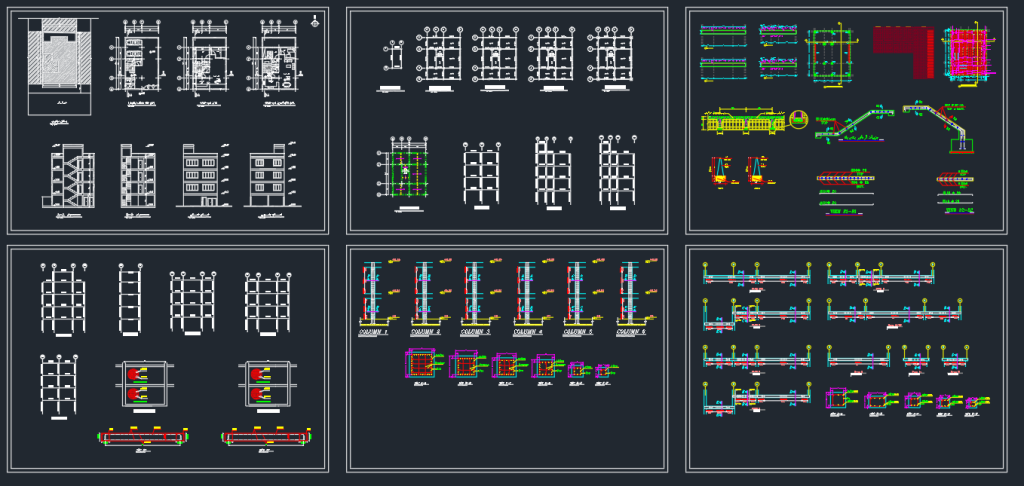

توضیحات پروژه 1 :

پروژه پلان سازه بتنی برای یک ساختمان 4 طبقه مسکونی طراحی شده است که سیستم مقاوم جانبی آن در جهت X قاب خمشی متوسط و در جهت Y دیوار برشی در نظر گرفته شده تا علاوه بر تامین پایداری لرزه‌ای، عملکرد بهینه در برابر بارهای جانبی تضمین شود.

در این پروژه، نقشه‌هایی شامل پلان موقعیت، پلان طبقه همکف، پلان تیپ طبقات و پلان دکوراسیون تیپ طبقات ارائه شده که بیانگر جزئیات کامل معماری و سازه‌ای ساختمان هستند. همچنین نقشه‌های نمای شمالی و جنوبی همراه با برش‌های a-a و b-b به درک بهتر روابط فضایی و سازه‌ای کمک می‌کنند.

در بخش سازه‌ای، مجموعه کامل نقشه‌های تیرریزی برای خرپشته، بام و تمامی طبقات از همکف تا طبقه سوم تهیه شده تا باربری و انتقال بار به صورت اصولی انجام گیرد.

جزئیات مهمی همچون آرماتوربندی پله، پلان آرماتوربندی تیر و ستون و دیوار برشی نیز لحاظ شده تا اجرای پروژه مطابق با ضوابط آیین‌نامه‌ای و اصول مهندسی سازه انجام شود.

این ترکیب جامع از نقشه‌های معماری و سازه‌ای، پروژه پلان سازه بتنی را به مدلی کامل و دقیق برای ساخت یک ساختمان مسکونی ایمن و استاندارد تبدیل می‌کند.

پروژه 1

 پلان سازه بتنی 4 طبقه مسکونی

نوع فایل: اتوکد

فهرست :

• پلان موقعیت
• پلان طبقه همکف
• پلان تیپ طبقات
• پلان دکوراسیون تیپ طبقات
• نمای جنوبی
• نمای شمالی
• برش a-a
• برش b-b
• پلان تیرریزی خرپشته
• پلان تیرریزی طبقه بام
• پلان تیریزی طبقه اول
• پلان تیرریزی طبقه دوم
• پلان تیرریزی طبقه سوم
• پلان تیرریزی طبقه همکف
• جزئیات آرماتوربندی پله
• پلان آرماتوربندی (تیر و ستون)
• دیوار برشی

دانلود در انتهای مطلب

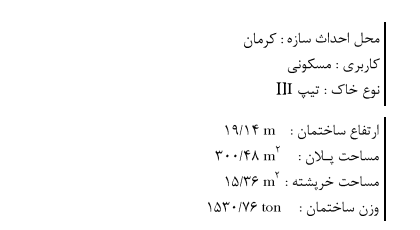

توضیحات پروژه 2 :

پروژه حاضر با هدف تحلیل و طراحی یک پروژه سازه بتنی پنج طبقه مسکونی همراه با همکف در شهر کرمان انجام شده است. مشخصات این سازه شامل اسکلت بتنی، سقف تیرچه و بلوک، بام مسطح و پی گسترده می‌باشد.

برای تامین مقاومت در برابر بارهای جانبی، سازه در جهت X از قاب خمشی معمولی و در جهت Y از دیوار برشی متوسط بهره می‌برد. تحلیل سازه به‌صورت کامپیوتری با نرم‌افزارهای Etabs و Safe انجام و طراحی آن مطابق مبحث ششم و نهم مقررات ملی ساختمان و آیین‌نامه ۲۸۰۰ صورت گرفته است.

در محاسبه بارهای وارده، ابتدا بارهای ثقلی و جانبی با جزئیات کامل برآورد شده‌اند. بارهای ثقلی شامل وزن واحد سطح طبقات، پشت بام، دیوار جان‌پناه، دیوارهای جداکننده داخلی، دیوارهای محیطی و راه‌پله می‌باشد و بار زنده نیز برای طبقات، بام و راهروها طبق مبحث ششم مقررات ملی ساختمان در نظر گرفته شده است.

در بخش بارهای جانبی، نیروی زلزله با توجه به مشخصات لرزه‌ای شهر کرمان که در پهنه با خطر نسبی زیاد قرار دارد، محاسبه و توزیع شده است.

بخش طراحی پروژه شامل طراحی دستی ستون‌ها و تیرها و همچنین نتایج طراحی نرم‌افزاری می‌باشد. ستون C در طبقه همکف و ستون C11 در طبقه سوم به همراه تیر طبقه سوم به‌صورت دستی طراحی شده‌اند و ابعاد ستون‌ها و میزان فولاد مورد نیاز آن‌ها با محاسبات دقیق تعیین گردیده است.

همچنین، نقشه‌های خروجی نرم‌افزارهای Etabs و Safe به همراه نقشه‌های معماری و اجرایی شامل پلان آکس‌بندی و دتایل‌های تیر و ستون، جهت ارائه کامل پروژه سازه بتنی در فایل‌های ضمیمه موجود است.

پروژه 2

 پروژه سازه بتنی 5 طبقه مسکونی

نوع فایل: پی دی اف + اتوکد

فهرست  :

• پی دی اف توضیحات ( 90 صفحه)
• پی دی اف etabs در 170 صفحه
• پلان طبقه همکف
• پلان تیپ طبقات
• نمای جنوبی
• برش a-a
• پلان آکس بندی
• پلان تیپ ستون ها
• پلان جانمایی دیوار برشی
• پی گسترده و نحوه میلگرد گذاری
• جزئیات دیوار برشی
• جزئیات تیرچه و اتصالات آن

دانلود در انتهای مطلب

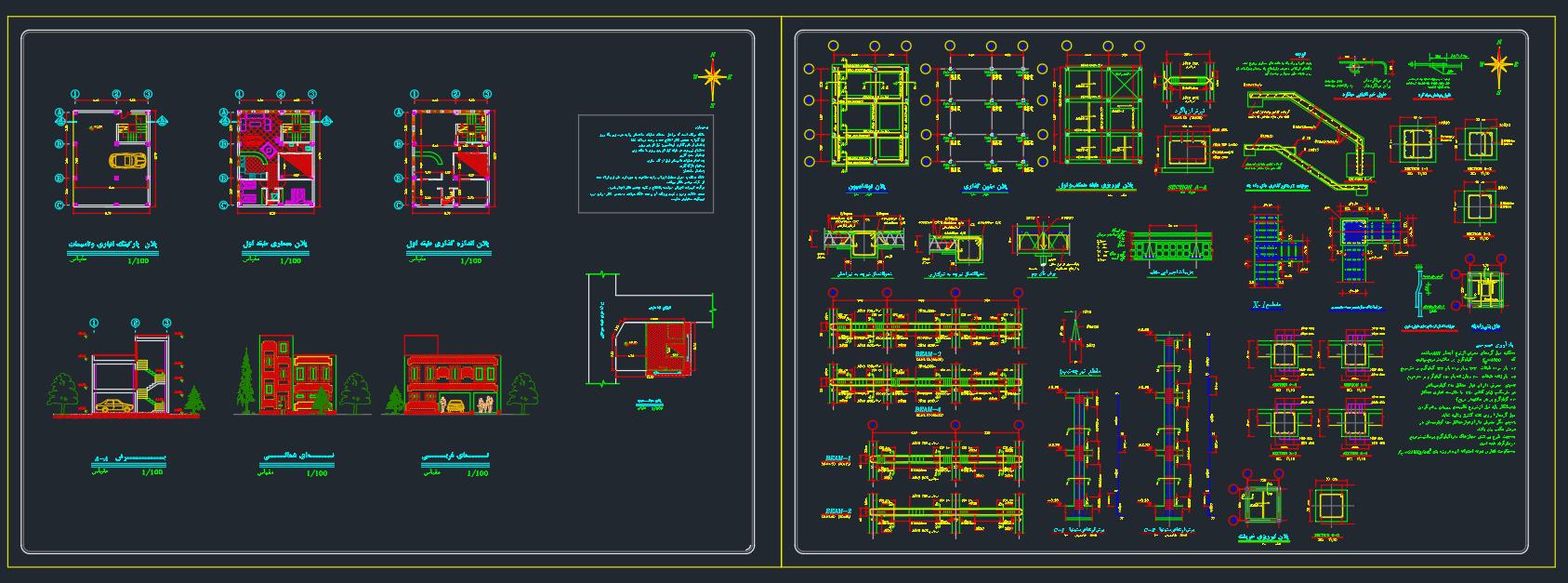

توضیحات پروژه 3 :

پلان سازه بتنی مسکونی یکی از مهم‌ترین اسناد فنی در طراحی و اجرای ساختمان‌های مسکونی است که مجموعه‌ای از نقشه‌ها و جزئیات مهندسی را شامل می‌شود.

در این مجموعه، پلان معماری طبقه اول و پلان اندازه‌گیری طبقه اول به‌عنوان مبنای طراحی فضاها ارائه شده و در کنار آن پلان پارکینگ، انباری و تاسیسات برای پاسخگویی به نیازهای عملکردی ساختمان ترسیم می‌گردد.

همچنین پلان موقعیت، پلان فونداسیون و پلان ستون‌گذاری همراه با پلان تیرریزی طبقه همکف و اول، نقش اساسی در انتقال صحیح بارها به زمین و تامین پایداری سازه دارند.

در بخش جزئیات سازه‌ای، نقشه‌هایی مانند برش a-a، نمای غربی و نمای شمالی جهت نمایش مقاطع و وجوه مختلف ساختمان ارائه می‌شوند.

همچنین جزئیات آرماتورگذاری دال راه‌پله، طول پوشش و خم انتهایی میلگرد، نحوه اتصال آرماتوربندی طولی ستون و جزئیات اتصال تیر به ستون از اهمیت بالایی در تضمین ایمنی و دوام سازه برخوردارند. علاوه بر آن، جزئیات اجرایی سقف، پلان تیرریزی خرپشته، مقطع تیرچه و برش انتهایی ستون‌ها نیز بخش مهمی از مدارک فنی هستند که کیفیت اجرا و عملکرد مناسب سازه را تضمین می‌کنند.

پروژه 3

جزئیات اجرای ساختمان بتنی دو طبقه

نوع فایل: اتوکد

فهرست  :

• پلان معماری طبقه اول
• پلان اندازه گیری طبقه اول
• پلان پارکینگ، انباری و تاسیسات
• برش a-a
• نمای غربی
• نمای شمالی
• پلان موقعیت
• پلان فونداسیون
• پلان ستون گذاری
• پلان تیرریزی طبقه همکف و اول
• جزئیات آرماتورگذاری دال راه پله
• طول پوشش میله گرد
• طول خم انتهایی میلگرد
• جزئیات اتصال آرماتوربندی طولی ستون
• جزئیات اتصال تیر به ستون
• جزئیات اجرایی سقف
• پلان تیرریزی خرپشته
• مقطع تیرچه
• برش انتهایی ستون ها

دانلود در انتهای مطلب

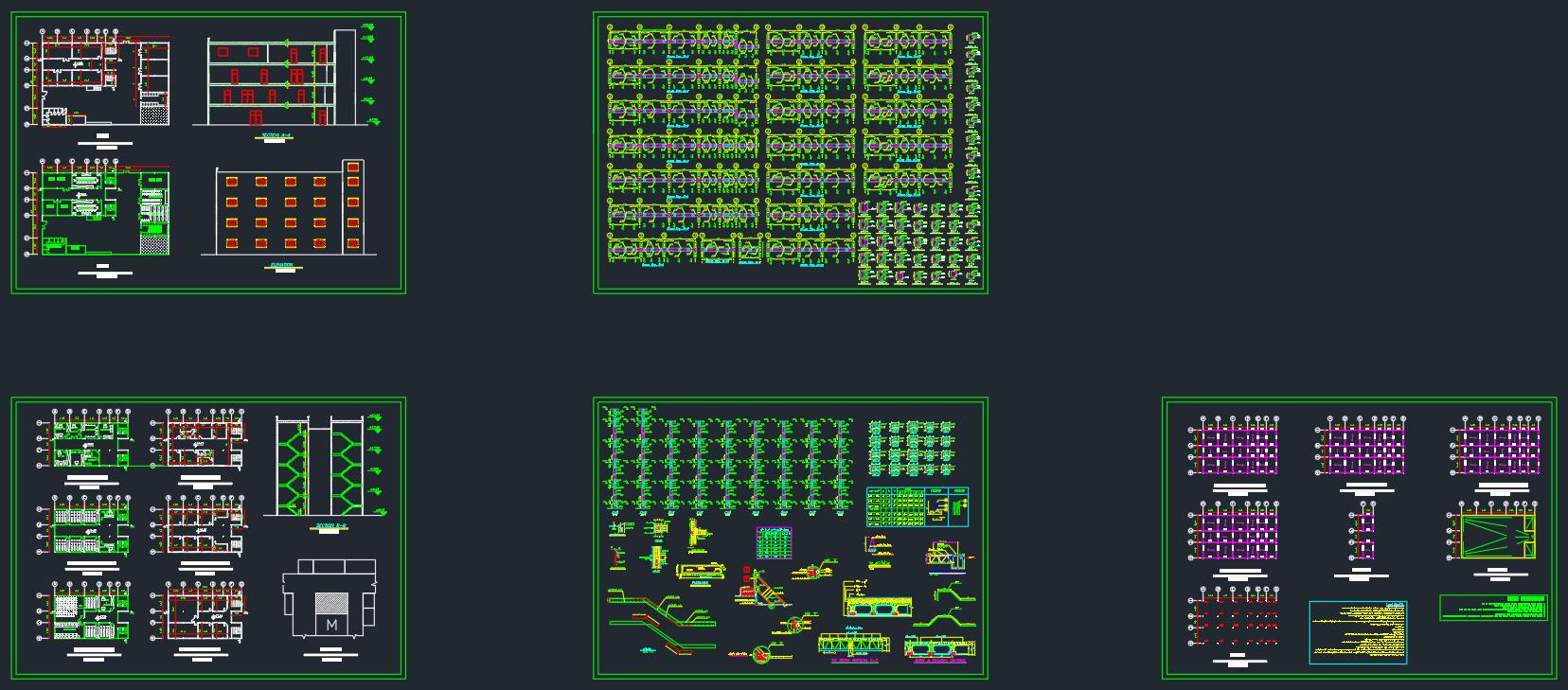

توضیحات پروژه 4 :

پلان سازه بتنی ساختمان 4 طبقه مجموعه‌ای کامل از نقشه‌ها و جزئیات فنی است که برای طراحی و اجرای اصولی ساختمان مورد استفاده قرار می‌گیرد.

در این مجموعه، پلان همکف و پلان مبلمان همکف برای نمایش جانمایی فضاها و کاربری‌ها تهیه شده و در کنار آن پلان‌های طبقات اول، دوم و سوم همراه با پلان زیرزمین، دید کاملی از ساختار فضایی ساختمان ارائه می‌دهند.

همچنین سایت پلان، نمای شمالی و برش‌های a-a و b-b، اطلاعات دقیقی از مقاطع و نمای کلی ساختمان در اختیار مجریان پروژه قرار می‌دهند.

در بخش سازه‌ای، جزئیات مهمی همچون پلان فونداسیون و جزئیات سازه نگهبان به منظور تامین ایمنی و پایداری ساختمان در برابر بارهای وارده طراحی شده است.

علاوه بر این، دیتیل سرامیک کف، جزئیات تیرچه و جزئیات آرماتور طولی ستون همراه با طول مهاری قلاب استاندارد، جزئیات اتصال تیر به ستون و جدول طول وصله و خم آرماتور، راهنمایی‌های دقیقی برای اجرای صحیح اجزای بتنی ارائه می‌دهند.

این مجموعه کامل از نقشه‌ها و دیتیل‌ها تضمین‌کننده اجرای دقیق، ایمن و اصولی ساختمان بتنی چهار طبقه خواهد بود.

پروژه 4

پلان سازه بتنی ساختمان 4 طبقه

نوع فایل: اتوکد

فهرست :

• پلان همفک
• پلان مبلمان همکف
• برش a-a
• نمای شمالی
• پلان طبقه اول
• پلان طبقه دوم
• پلان طبقه سوم
• سایت پلان
• برش b-b
• جزئیات سازه نگهبان
• پلان فونداسیون
• دیتیل سرامیک کف
• جزئیات تیرچه
• جزئیات آرماتور طولی ستون
• طول مهاری قلاب استاندارد
• جزئیات اتصال به تیر به ستون
• جدول طول وصله و خم آرماتور
• پلان زیرزمین

دانلود در انتهای مطلب

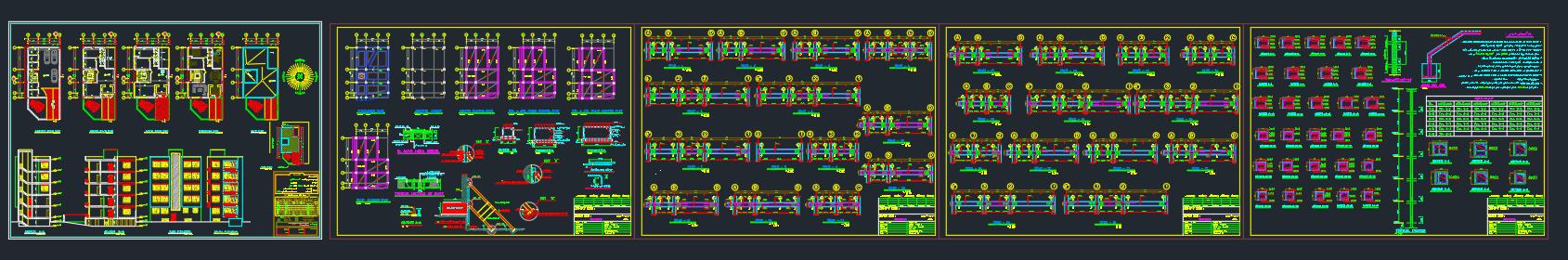

توضیحات پروژه 5 :

پروژه ساختمان بتنی 5 طبقه شامل مجموعه‌ای کامل از نقشه‌ها و جزئیات فنی است که مراحل طراحی و اجرای ساختمان را به صورت دقیق مشخص می‌کند. در این پروژه، پلان زیرزمین و پلان طبقه همکف به همراه پلان تیپ طبقات و پلان پشت‌بام، تصویری جامع از ساختار و تقسیم‌بندی فضاها ارائه می‌دهند.

همچنین پلان مبلمان و سایت پلان، نحوه استفاده بهینه از فضاهای داخلی و ارتباط آن با محیط اطراف را نشان می‌دهند. در کنار این نقشه‌ها، نمای جنوبی و نمای شرقی و همچنین برش‌های a-a و b-b، دید بصری و مقطعی از سازه را به صورت دقیق نمایش می‌دهند.

در بخش سازه‌ای پروژه ساختمان بتنی 5 طبقه، جزئیات فنی اهمیت ویژه‌ای دارند؛ از جمله جزئیات خم میلگردها، نحوه خاموت‌گذاری ستون‌ها و جزئیات سازه نگهبان که به پایداری و استحکام سازه کمک می‌کنند.

این دیتیل‌ها به‌گونه‌ای طراحی شده‌اند که اجرای صحیح آن‌ها موجب افزایش ایمنی ساختمان در برابر بارهای ثقلی و جانبی خواهد شد. ترکیب دقیق این نقشه‌ها و جزئیات فنی، پروژه را به یک سند کامل و کاربردی برای اجرا و نظارت تبدیل می‌کند.

پروژه 5

پروژه ساختمان بتنی 5 طبقه

نوع فایل: اتوکد

فهرست :

• نمای جنوبی
• نمای شرقی
• برش a-a
• برش b-b
• پلان زیرزمین
• پلان طبقه همکف
• پلان تیپ طبقات
• پلان مبلمان
• سایت پلان
• پلان پشت بام
• جزئیات خم میبلگردها
• جزیئات سازه نگهبان
• نحوه خاموت گذاری ستونها

دانلود در انتهای مطلب

با استفاده از این مدارک، مهندسان و مجریان پروژه می‌توانند با دقت بالا و مطابق با استانداردهای مهندسی، مراحل ساخت را پیش ببرند و از بروز خطاهای سازه‌ای جلوگیری کنند.
