دانلود 4 پروژه سازه فولادی چند طبقه ، بادبندی و …

سازه‌های فولادی به دلیل مقاومت بالا، انعطاف‌پذیری و سرعت اجرا، یکی از محبوب‌ترین گزینه‌ها برای ساختمان‌های چندطبقه و برج‌ها هستند. در این مطلب با دانلود 3 پروژه سازه فولادی چند طبقه ، بادبندی و … در خدمت شما خواهیم بود.

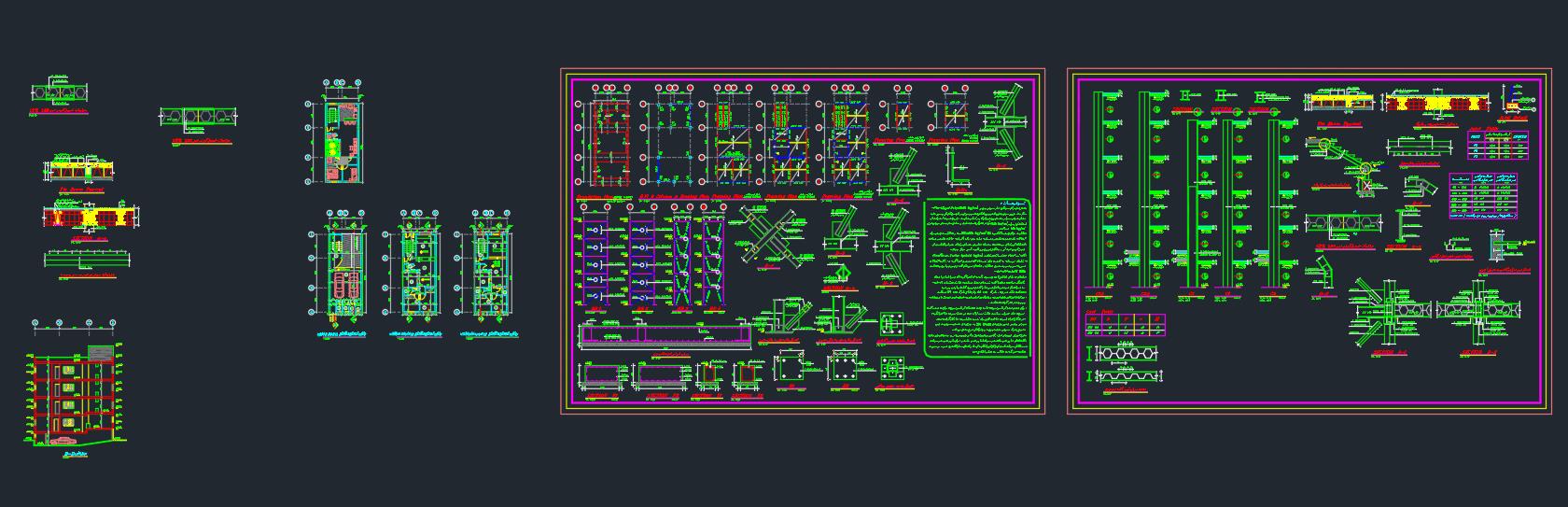

یک – سازه فولادی 5 طبقه

در این پلان، جزئیات طویل کردن تیر و نحوه اتصال جوش دو تیر به هم در نظر گرفته شده است. این روش معمولاً برای زمانی استفاده می‌شود که طول تیرها برای پوشش دادن دهانه کافی نیست و نیاز به افزایش طول آن‌ها وجود دارد.

در این حالت، دو تیر از طریق جوشکاری دقیق به یکدیگر متصل می‌شوند و جزئیات نحوه این اتصال در پلان به خوبی تشریح شده است. همچنین، اتصالات ستون‌های کناری و میانی با صفحات فولادی و اتصال بادبندی به بال و جان ستون‌ها بررسی شده‌اند تا از پایداری بیشتر سازه در برابر نیروهای جانبی اطمینان حاصل شود.

این پلان شامل نقشه‌های دقیق از زیرزمین، طبقه همکف و تیپ طبقات است که فضای هر کدام و نحوه چینش مبلمان مشخص شده است. برش طولی فونداسیون و نحوه برش لانه زنبوری تیرها، نشان‌دهنده‌ی تمهیدات لازم برای کاهش وزن سازه و افزایش بهره‌وری در استفاده از مواد هستند.

همچنین، جزئیات شمشیری راه پله، دیتیل سقف تیرچه و بلوک، و مقطع نعل درگاهی به خوبی در پلان مشخص شده‌اند تا سازه به‌درستی از نظر معماری و سازه‌ای طراحی شود.

موارد موجود در پلان :

جزئیات طویل کردن تیر
جزئیات جوش دو تیر به هم چسبیده
پلان اندازه گیری زیرزمین
پلان اندازه گیری طبقه همکف
پلان اندازه گیری تیپ طبقات
پلان مبلمان
پلان ستون بندی
اتصال بادبندی به بال ستون
اتصال صفحه ستون کنار
اتصال صفحه ستون میانی
اتصال بادبندی به جان ستون
برش طولی فنداسیون
نحوه برش لانه زنبوری
جزئیات شمشیری راه پله
دیتیل سقف تیرچه و بلوک
جزئیات تیپ مقطع نعل درگاهی
اتصال تیر نعل درگاهی به دیوار آجری
برش b-b

• نوع فایل : اتوکد dwg
• قیمت : 75/500 تومان

دو – سازه فولادی بادبندی 9 طبقه

این پلان به نحوه‌ی جوشکاری منقطع در ستون‌های بهم چسبیده و اتصالات میانی در بادبندها پرداخته است. جوشکاری منقطع در اتصالات فلزی، به منظور کاهش تمرکز تنش و جلوگیری از بروز ترک‌های جوش، اهمیت زیادی دارد.

در این پلان، جزئیات دقیق جوش منقطع و همچنین نحوه‌ی اتصال گیردار به همراه پلان تیرریزی سقف‌های مختلف به تفصیل آمده است. این پلان نشان می‌دهد که طراح به دقت از تکنیک‌های مدرن و مؤثر برای افزایش استحکام سازه بهره گرفته است.

علاوه بر این، جزئیات خم تیر پله و اتصال آن به ستون‌ها، به‌خصوص در بخش‌هایی مانند پله‌ها و فونداسیون پله‌ها، اهمیت دارد. اجرای صحیح این اتصالات، مقاومت کافی در برابر وزن و نیروهای مختلف را تضمین می‌کند.

همچنین، پلان‌های تیرریزی سقف‌ها از جمله سقف زیرزمین و طبقات، نحوه استقرار فولاد در فنداسیون و بادبندها را به‌صورت دقیق نشان می‌دهد. جزئیات اتصالات در پلان‌ها به‌گونه‌ای طراحی شده‌اند که علاوه بر افزایش پایداری سازه، از نظر اقتصادی نیز بهینه باشد.

موارد موجود در پلان :

جزئیات جوش منقطع در ستون های بهم چسبیده
جزئیات اتصال میانی در بادبندها
جزئیات اتصال گیردار
دیتیل اجرایی سقف کاذب
جزئیات فونداسیون پله و اتصالات پله
پلان تیرریزی سقف اول، دوم، سوم و چهارم
جزئیات اتصال تیرفرعی به پل
جزئیات خم تیر پله
جزئیات اتصال پله به ستون
جزئیات دستک ستون
جزئیات اتصال پل سراسری به ستون
پلان تیرریزی سقف هفتم
پلان تیرریزی سقف همکف
پلان تیرریزی سقف زیرزمین
پلان تیرریزی سقف پنجم و ششم
جزئیات ساخت تیرهای زنبوری
جزئیات وصله تیرها
پلان میلگردهای تقویتی فنداسیون
پلان فنداسیون و استقرار فولاد سراسری پی ها
پلان تیپ ستون ها و صفحه ستون ها و نحوه استقرار بادبندها
اتصال گوشه در بادبند از نیمرخ ناودانی زوج

• نوع فایل : اتوکد dwg
• قیمت : 85/500 تومان

سه – سازه فولادی 10 طبقه

این پلان شامل جزئیات دقیقی از نحوه‌ی اجرای سقف دال، میل مهار و جدول مصرفی تیرچه‌ها است. تیرریزی دقیق خرپشته و طبقات نشان می‌دهد که طراحی سازه از لحاظ انتقال بار و توزیع نیروها به‌خوبی انجام شده است.

همچنین، جزئیات شمشیری پله و نحوه‌ی اتصال آن به ستون‌ها به‌صورت کامل در پلان ارائه شده است. استفاده از تیرهای دوبل تقویت شده نیز در این پلان به کار گرفته شده تا سازه مقاومت بیشتری در برابر بارهای وارده داشته باشد.

جزئیات جوش ورق تقویتی و اتصالات نبشی در جان تیرها به عنوان یکی از عناصر کلیدی در پایداری سازه اهمیت دارد. همچنین، نحوه آکس‌بندی و تیپ‌بندی ستون‌ها و بادبندها به همراه پلان تیرریزی طبقات به گونه‌ای طراحی شده که سازه از نظر معماری و سازه‌ای هماهنگ باشد و از پایداری و عملکرد بهینه برخوردار شود.

موارد موجود در پلان :

مقطع فنداسیون
مقطع شناژ
پلان فنداسیون
نحوه جوش ورق تقویتی جان در محل تکیه گاه
جزئیات اتصال تیر به بال ستون جعبه ای
جزئیات سقف دال
جزئیات شمشیری پله
جزئیات جوش ورق تقویت تیرهای دوبل
جزئیات اتصال با نبشی جان
اتصال به فنداسیون
جزئیات وصله ستون در تراز
جزئیات دستک
جزئیات سقف
جدول مصرفی و تیپ بندی تیرچه ها
جزئیات بادبندی
پلان تیرریزی خرپشته
جزئیات پلان تیرریزی راه پله
پلان تیرریزی طبقات
جزئیات اتصال پای ستون به شالوده
پلان آکس بندی و بادبندی و تیپ بندی ستون ها
میل مهار

• نوع فایل : اتوکد dwg
• قیمت : 95/500 تومان

چهار – پلان اجرائی سازه فولادی 10 طبقه

پروژه پلان اجرائی سازه فولادی 10 طبقه، شامل مجموعه‌ای از نقشه‌ها و جزئیات اجرایی است که به‌طور کامل نحوه طراحی و اجرای تمامی اجزای سازه را پوشش می‌دهد.

از نقشه‌های سازه‌های نگهبان گرفته تا پلان فونداسیون و ستون‌ها، تمامی جزئیات به‌دقت بررسی شده‌اند تا اطمینان حاصل شود که سازه به‌طور ایمن و پایدار ساخته می‌شود. اتصالات تیرها، بادبندها، و جزئیات دیوار حائل نیز از اجزای حیاتی این پلان هستند که به پایداری و استحکام ساختمان کمک می‌کنند.

جزئیات مربوط به مهاربندی، نصب تیرچه‌ها، و اتصالات صلب و مفصلی از دیگر بخش‌های مهم این پروژه هستند. همچنین، جزئیات دیوارهای میانقاب و بتنی، و نحوه اتصال آنها به سایر اجزای سازه، در این پلان اجرائی به‌خوبی پوشش داده شده‌اند تا عملکرد صحیح سازه در برابر نیروهای جانبی و قائم تضمین شود.

موارد موجود در پلان اجرائی سازه فولادی :

نقشه سازه های نگهبان و جزئیات مربوطه
پلان فونداسیون و پلان راهنمای ستون ها و بیس پلیت ها
پلان فونداسیون و راهنمای ستون ها
پلان و جزئیات دیوار حائل
جزئیات ستون ها
بادبند ها
پلان های تیرریزی طبقات
اتصالات
جزئیات سقف ها
مهاربندی
پلان اندازه گیری فنداسیون
نحوه اجرای پی در نزدیکی چاله آسانسور
پلان تقویت فنداسیون
جزئیات اجرای دیوار میانقاب
جزئیات دیوار بتنی
نحوه اتصال سقف و رمپ به دیوار حائل
جزئیات نمای تیرهای اصلی
پلان کاسه توالت در طبقات
جزئیات نصب تیرچه ها در محل تیر ورق ها
نحوه میلگرد گذاری تیرچه در محل بازشو ها
جزئیات اجرایی کلاف بتنی
دیتیل اتصال صلب مورب
جزئیات اتصالات گیردار
جزئیات اتصال مفصلی
جزئیات دستک
جزئیات اتصال عضو قائم به شمع
پلان جانمایی سازه نگهبان
جزئیات میل مهارها
جزئیات اتصال دیوار ها و ستون ها

• نوع فایل : اتوکد dwg
• قیمت : 95/500 تومان
