دانلود 4 پلان مسکونی 15 واحدی (معماری) کمیاب و عالی

طراحی پلان مسکونی 15 واحدی با هدف پاسخگویی به نیازهای زندگی شهری و ایجاد فضایی کارآمد برای ساکنین انجام شده است.

توضیحات پروژه 1 :

پلان مسکونی 15 واحدی شامل جزئیات کامل و دقیقی از تمامی بخش‌های مورد نیاز برای طراحی و اجرای ساختمان است. یکی از مهم‌ترین اجزای این پروژه، پلان بزرگنمایی سرویس و آشپزخانه است که به وضوح نحوه چیدمان و موقعیت تجهیزات بهداشتی و آشپزخانه‌ای را نمایش می‌دهد.

این پلان به دقت و کارایی در فضاهای اصلی خانه کمک کرده و نشان‌دهنده جزئیات اجرایی سرویس‌ها و ارتباطات لازم برای لوله‌کشی و سایر تاسیسات است.

جزئیات اجرایی سرویس‌ها بخش دیگری از پلان مسکونی 15 واحدی است که نحوه عایق‌بندی و نصب تجهیزات بهداشتی مانند سینک، توالت و دوش را ارائه می‌دهد. این جزئیات برای جلوگیری از نفوذ رطوبت و تخریب دیوارها و کف‌ها بسیار اهمیت دارند و کیفیت استفاده از سرویس‌ها را در طولانی‌مدت تضمین می‌کنند.

تیپ بندی در و پنجره، از دیگر بخش‌های مهم این پلان است که به طراحی و نصب انواع در و پنجره با ابعاد و مصالح مناسب اشاره دارد. تیپ بندی در و پنجره به هماهنگی ظاهر نما و کارایی در تنظیم نور طبیعی و تهویه کمک می‌کند و زیبایی ظاهری ساختمان را نیز بهبود می‌بخشد.

پروژه 1

 پلان مسکونی 15 واحدی با همکف تجاری

نوع فایل: اتوکد

فهرست :

• پلان بزرگنمایی سرویس و آشپزخانه
• جزئیات اجرایی سرویس ها
• تیپ بندی در و پنجره
• جزئیات توالت فرنگی
• جزئیات دیوار مشترک بین دو واحد همسایگی
• جزئیات کف شور سرویس بهداشتی و آشپزخانه
• جزئیات ابروی بام
• جزئیات اتصال اسکوپ به سنگ و سیم گالوانیزه
• جزئیات زیردوشی سرامیکی
• جزئیات اجرایی دیوار زیرزمین
• جزئیات دیوار خارجی
• جزئیات سقف کاذب دامپت
• جزئیات اتصال سقف کاذب به دیوار
• جزئیات سقف کاذب رابیتس
• جزئیات دست انداز پله
• جزئیات نرده
• جزئیات نرده تراس
• جزئیات اتصال قاب در به دیوار 15 سانتی متری
• برش افقی لولای در آهنی
• پلان موقعیت
• جزئیات مبحث 19
• جدول نازک کاری
• پلان طبقه زیرزمین -2
• پلان طبقه زیرزمین -1
• پلان طبقه همکف
• پلان اندازه گیری طبقه اول
• پلان اندازه گیری تیپ طبقات
• پلان سقف کاذب طبقه 1
• پلان سقف کاذب زیرزمین -2
• پلان سقف کاذب زیرزمین -1
• پلان سقف کاذب همکف
• پلان سقف کاذب تیپ طبقات
• پلان کف سازی طبقه -1
• پلان کفسازی همکف
• پلان مبلمان
• پلان خرپشته
• پلان بام
• برش دیوار
• بزرگنمایی پله
• برش a-a
• برش b-b
• نمای جنوبی
• نمای شمالی

دانلود در انتهای مطلب

توضیحات پروژه 2 :

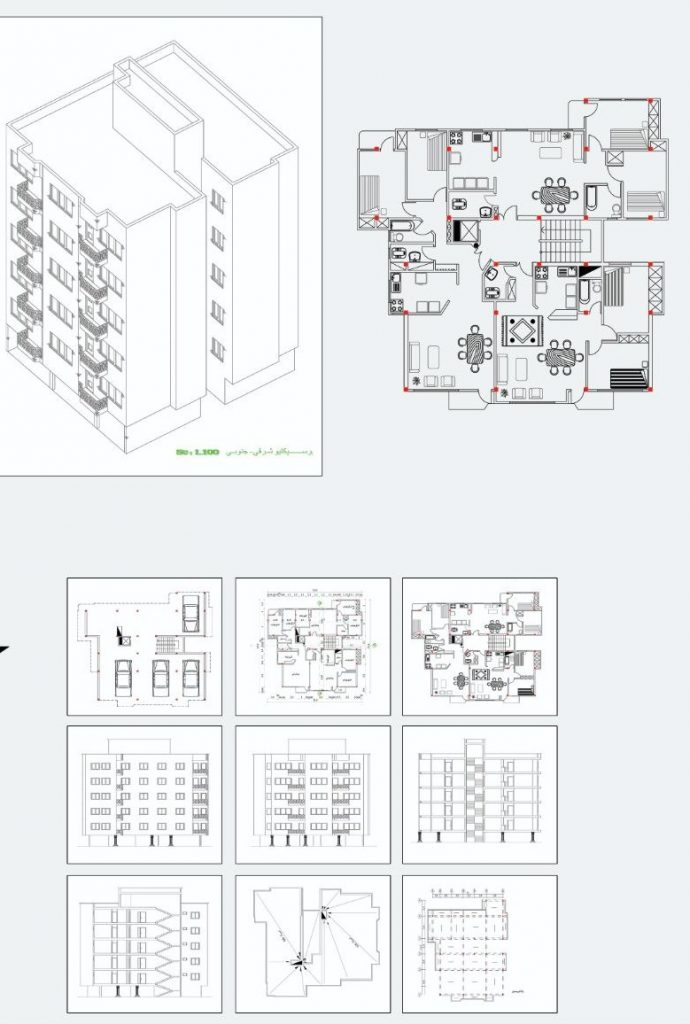

پلان مسکونی 5 طبقه 3 واحدی مجموعه‌ای کامل از نقشه‌های معماری است که تمامی جزئیات فنی و اجرایی ساختمان را در بر می‌گیرد. در این پروژه، پلان شیب‌بندی به‌گونه‌ای طراحی شده که جمع‌آوری و هدایت آب‌های سطحی بام به بهترین شکل صورت گیرد.

همچنین پلان تیرریزی با دقت ترسیم شده تا ایستایی سازه و توزیع مناسب بارها تضمین شود. پلان مبلمان نیز با هدف نمایش نحوه جانمایی و استفاده بهینه از فضاهای داخلی تهیه شده است تا کاربری هر بخش به وضوح مشخص گردد.

در کنار پلان‌ها، در پلان مسکونی 5 طبقه 3 واحدی برش‌های a-a و b-b برای نمایش ارتباط عمودی طبقات و جزئیات سازه‌ای ارائه شده‌اند. پرسپکتیو شرقی-جنوبی تصویری سه‌بعدی از فرم کلی ساختمان و هماهنگی حجم‌ها را نشان می‌دهد، در حالی که نمای شمالی و نمای جنوبی با توجه به نورگیری، تناسبات معماری و زیبایی بصری طراحی شده‌اند.

این مجموعه نقشه‌ها در کنار هم تصویری جامع از پروژه ارائه می‌دهند که هم از نظر عملکردی و هم از نظر زیبایی‌شناسی، پاسخگوی نیازهای معماری یک ساختمان مسکونی مدرن است.

پروژه 2

  پلان مسکونی 5 طبقه 3 واحدی

نوع فایل: اتوکد

فهرست :

• پلان شیب بندی
• برش a-a
• برش b-b
• پرسپکتیو شرقی – جنوبی
• پلان تیرریزی
• نمای شمالی
• نمای جنوبی
• پلان مبلمان

دانلود در انتهای مطلب

توضیحات پروژه 3 :

*پلان مسکونی 15 واحدی با جزئیات کامل شامل مجموعه‌ای جامع از نقشه‌های معماری و سازه‌ای است که تمام مراحل طراحی و اجرا را پوشش می‌دهد. در این پروژه، پلان ستون‌گذاری و بادبندی همراه با جزئیات جوشکاری ستون‌ها به گونه‌ای طراحی شده که استحکام و پایداری سازه تضمین شود.

همچنین پلان تیرریزی سقف اول، سقف دوم، سقف بام و سقف طبقات همراه با جزئیات اتصال نشیمن تیرهای گیردار و مفصلی ارائه گردیده تا عملکرد سازه در برابر بارهای وارده به بهترین شکل ممکن باشد. جزئیات وصله و خم میلگردها نیز در این مجموعه لحاظ شده تا تمام مراحل آرماتوربندی بر اساس اصول مهندسی دقیق اجرا شود.

در کنار بخش‌های سازه‌ای، پلان مسکونی 15 واحدی با جزئیات کامل شامل پلان فنداسیون، جزئیات نعل درگاه و پلان‌های زیرزمین‌های 2- و 1- است که نحوه جانمایی فضاهای خدماتی و تأسیساتی را به‌روشنی نمایش می‌دهند. همچنین پلان طبقه همکف، پلان تیپ طبقات، پلان مبلمان و پلان بام با هدف نمایش سازمان‌دهی فضایی و نحوه استفاده بهینه از محیط طراحی شده‌اند.

برش‌های a-a و b-b به همراه نمای جنوبی تکمیل‌کننده مجموعه نقشه‌ها هستند که علاوه بر نمایش جزئیات فنی، جلوه‌ای بصری و هماهنگی کامل میان معماری و سازه را به تصویر می‌کشند. این ترکیب جامع از پلان‌ها و جزئیات اجرایی، پروژه را به الگویی دقیق و حرفه‌ای برای ساخت‌وساز شهری تبدیل می‌کند.

پروژه 3

پلان مسکونی 15 واحدی با جزئیات کامل

نوع فایل: اتوکد

فهرست :

• جزئیات جوشکاری ستون ها
• پلان ستون گذاری و بادبندی
• پلان تیرریزی سقف اول
• جزئیات اتصال نشیمن تیرهای با اتصالات گیردار
• جزئیات اتصال نشیمن تیرهای مفصلی
• پلان تیرریزی سقف طبقات
• پلان تیرریزی سقف دوم
• پلان تیرریزی سقف بام
• جزئیات وصله میلگردها
• جزئیات خم میلگردها
• پلان فنداسیون
• جزئیات نعل درگاه
• پلان زیرزمین 2-
• پلان زیرزمین 1-
• پلان طبقه همکف
• برش a-a
• برش b-b
• پلان تیپ طبقات
• پلان مبلمان
• نمای جنوبی
• پلان بام

دانلود در انتهای مطلب

توضیحات پروژه 4 :

پلان 5 طبقه 3 واحدی با سرایداری نمونه‌ای منسجم و کاربردی از طراحی مسکونی با رعایت هماهنگی فضایی و دسترسی بهینه است.

در این پروژه، پلان زیرزمین به همراه پلان طبقه همکف، امکانات رفاهی و پارکینگ را به‌صورت کارآمد پیش‌بینی کرده و پلان تیپ طبقات با طراحی سه واحد مجزا در هر طبقه، تعادل بین فضای خصوصی و مشترک را حفظ می‌کند.

برش‌های a-a و b-b ساختار اجرایی ساختمان و نحوه توزیع فضاها را به‌طور دقیق نمایش می‌دهند، در حالی که نماهای شمالی و جنوبی، نمایشی از هماهنگی معماری خارجی با فضای داخلی و ایجاد تناسبات بصری مطلوب ارائه می‌کنند.

جزئیات اجرایی این پلان، شامل سرایداری در ساختمان و رعایت اصول نورگیری و تهویه مناسب برای تمامی واحدها، نشان‌دهنده دقت در طراحی و بهره‌وری از فضاهای محدود است.

توجه به ابعاد استاندارد، چیدمان مناسب فضاها و دسترسی‌های عمومی، علاوه بر ایجاد آسایش ساکنین، امکان استفاده بهینه از زیرزمین و طبقه همکف را نیز فراهم می‌کند.

بدین ترتیب، این پروژه پنج طبقه با سه واحد مسکونی در هر طبقه، نمونه‌ای موفق از طراحی مسکونی کاربردی و هماهنگ با نیازهای روزمره زندگی شهری محسوب می‌شود.

پروژه 4

پلان 5 طبقه 3 واحدی با سرایداری

نوع فایل: اتوکد

فهرست :

• پلان طبقه همکف
• پلان تیپ طبقات
• برش a-a
• برش b-b
• نمای شمالی
• نمای جنوبی
• پلان زیرزمین

دانلود در انتهای مطلب

طرح پلان مسکونی 15 واحدی نمونه‌ای جامع از یک پروژه مسکونی استاندارد است که توانسته میان زیبایی بصری، عملکرد صحیح و رعایت اصول فنی تعادل برقرار کند.
