دانلود 5 پلان مسکونی (معماری) بسیار کامل و عالی

پلان مسکونی به‌عنوان نقشه‌ای جامع و دقیق، پایه و اساس طراحی و اجرای یک ساختمان مسکونی است که ضمن تعیین موقعیت فضاها و عملکرد هر قسمت، ارتباط منطقی میان اجزای مختلف ساختمان را مشخص می‌کند.

توضیحات پروژه 1 :

پروژه حاضر با عنوان پلان مسکونی شامل طراحی جامع نمای جنوبی و برش A-A است که دید کلی و ساختاری ساختمان را به نمایش می‌گذارد. پلان آکس‌بندی به‌طور دقیق تمامی ستون‌ها و تیرها را مشخص کرده و مسیرهای تردد و فضاهای داخلی را منظم می‌کند.

طبقات یک تا چهار هر کدام با توجه به تعداد واحدها و مساحت تعیین شده، طراحی شده‌اند و پلان طبقه همکف و زیرزمین نیز با در نظر گرفتن فضاهای خدماتی، انباری و پارکینگ تکمیل شده‌اند تا عملکرد ساختمان به‌صورت بهینه تأمین شود.

طبقه پنجم با توجه به ویژگی‌های خاص خود طراحی شده است و از نظر جانمایی فضاها و نورگیری، تفاوت‌هایی با طبقات پایین‌تر دارد. ترکیب پلان‌ها، نمای جنوبی و برش‌ها، دیدی کامل از هندسه، سازه و معماری ساختمان ارائه می‌کند و امکان بررسی دقیق جزئیات سازه‌ای و معماری را فراهم می‌آورد.

این پروژه از نظر کاربری، ایمنی و زیبایی‌شناسی به‌صورت یک پروژه مسکونی استاندارد و کامل طراحی شده است.

پروژه 1

پروژه مجتمع مسکونی دو بعدی

نوع فایل: اتوکد

فهرست :

• نمای جنوبی
• برش a-a
• پلان آکس بندی
• پلان طبقه پنجم
• پلان طبقه همکف
• پلان زیرزمین
• پلان طبقات یک تا چهار

دانلود در انتهای مطلب

توضیحات پروژه 2 :

پروژه حاضر با عنوان پلان مسکونی روی زمینی به مساحت ۱۹۶ متر طراحی شده است که شامل زیربنای کلی ۶۳۶ متر مربع است. در این پروژه، طبقات اول تا سوم هر کدام دارای دو واحد مسکونی با متراژ ۱۱۰ متر مربع خالص به همراه ۱۲ متر مربع فضای راه‌پله هستند، در حالی‌که طبقه چهارم به صورت یک واحد تک‌واحدی سه‌خوابه طراحی شده است.

در مجموع، این ساختمان دارای ۷ واحد مسکونی است که ترکیبی از واحدهای یک‌خوابه و یک واحد سه‌خوابه را شامل می‌شود. همچنین پلان طبقه همکف، پلان مبلمان، پلان پشت‌بام و سایت پلان در طراحی لحاظ شده‌اند تا ترکیب عملکردی و زیبایی‌شناسی ساختمان به بهترین شکل رعایت گردد.

از منظر سازه‌ای و اجرایی، پلان فنداسیون، ستون‌گذاری و تیرریزی طبقات به دقت ترسیم شده تا استحکام لازم برای بنا تأمین شود. جزئیات مهمی مانند خم میلگردها، اتصالات نشیمن تیرهای منفرد و دوبل و سازه نگهبان در طراحی لحاظ شده‌اند تا ایمنی و پایداری ساختمان تضمین شود.

بخش زیرزمین با مساحت ۸۶ متر شامل چهار انباری و همچنین فضای پارکینگ با ظرفیت چهار خودرو است که نیاز ساکنین را برطرف می‌سازد. در کنار این موارد، برش A-A و نمای شمالی به همراه جزئیات تکمیلی باعث شده پروژه از نظر فنی و معماری یک پروژه مسکونی کامل و استاندارد باشد.

پروژه 2

 اتوکد پلان مسکونی

نوع فایل: اتوکد

فهرست :

• پلان طبقه همکف
• پلان طبقات اول، دوم و سوم
• پلان طبقه چهارم (تک واحدی سه خوابه)
• پلان مبلمان طبقات
• پلان پشت بام
• برش a-a
• نمای شمالی
• سایت پلان
• پلان فنداسیون
• پلان ستون گذاری
• پلان تیرریزی سقف همکف
• پلان تیرریزی طبقات
• جزئیات خم میلگردها
• جزئیات انصال نشیمن تیرهای منفرد
• جزئیات اتصال نشیمن تیرهای دوبل
• جزئیات سازه نگهبان

دانلود در انتهای مطلب

توضیحات پروژه 3 :

پروژه معماری حاضر با تمرکز بر طراحی دقیق و اصولی فضاهای داخلی و سازه‌ای، شامل مجموعه‌ای از نقشه‌ها و جزئیات اجرایی است که هر یک نقش کلیدی در کیفیت و کارایی ساختمان دارند.

پلان طبقات با دقت ترسیم شده تا توزیع فضاها و دسترسی‌ها به صورت بهینه انجام گیرد و نما و برش‌های مختلف، هم از نظر زیبایی‌شناسی و هم از منظر عملکرد سازه‌ای مورد بررسی قرار گرفته‌اند.

برش سایت و پلان ستون‌گذاری، تیرریزی سقف و پلان فنداسیون، چارچوب اصلی استحکام ساختمان را فراهم می‌کنند و با جزئیات اجرایی ستون‌ها و میلگردهای تیرچه، استحکام و ایمنی سازه به‌طور کامل تضمین شده است. جزئیات اتصال تیرچه و تیر نشیمن راه پله نیز به‌گونه‌ای طراحی شده‌اند که انتقال بارها و پایداری سازه در طول زمان حفظ شود.

در بخش اجرا و تکمیل ساختمان، توجه ویژه‌ای به جزئیات دیوارهای خارجی و داخلی، جزئیات پله و دیوارهای خارجی بدون سنگ نما شده است تا ضمن رعایت استانداردهای معماری، زیبایی و عملکرد حرارتی و صوتی نیز تأمین گردد.

پلان آرایش خاموت‌گذاری میلگردها و جزئیات چاله آسانسور نیز با دقت طراحی شده تا هم فرآیند ساخت آسان‌تر شود و هم ایمنی و دوام ساختمان افزایش یابد.

این مجموعه کامل از نقشه‌ها و جزئیات، ترکیبی از طراحی معماری و سازه‌ای دقیق را ارائه می‌دهد که هم نیازهای عملکردی و ایمنی و هم جنبه‌های زیبایی‌شناسی را به بهترین شکل ممکن پوشش می‌دهد.

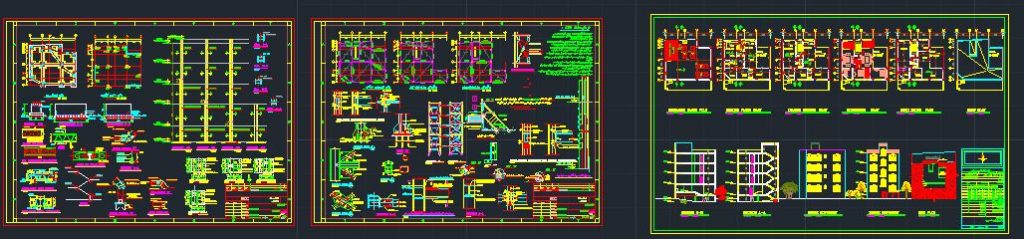

پروژه 3

پلان کامل مجتمع مسکونی با تمام جزئیات

نوع فایل: اتوکد

فهرست :

• پلان طبقات
• نما
• برش
• برش سایت
• پلان ستون گذاری
• تیرریزی سقف
• پلان فنداسیون
• جزئیات اجرایی ستون ها
• حزئیات میلگرد تیرچه
• جزئیات اتصال تیرچه
• تیر نشیمن راه پله
• جزئیات دیوار خارجی
• جزئیات پله
• جزئیات دیوار خارجی بدون سنگ نما
• جزئیات دیوار داخلی
• پلان آرایش خاموت گذاری میلگردها
• جزئیات چاله آسانسور

دانلود در انتهای مطلب

توضیحات پروژه 4 :

پروژه حاضر با تمرکز بر طراحی جامع سازه و معماری، شامل مجموعه کاملی از نقشه‌ها و جزئیات اجرایی است که از فاز زیرساخت تا طبقات بام را پوشش می‌دهد. پلان فنداسیون و پلان ستون‌گذاری، پایه‌های استحکام سازه را تعیین کرده و پلان تیرریزی طبقه همکف، طبقه اول و طبقات بام نشان‌دهنده توزیع بارها و انسجام سازه است.

جزئیات سازه نگهبان، اتصال نشیمن تیرها با اتصالات گیردار و جزئیات جوشکاری ستون‌ها تضمین‌کننده پایداری و ایمنی ساختمان در طول زمان هستند. علاوه بر آن، پلان زیرزمین و پلان طبقات مختلف، شامل همکف، یک و دو و طبقه سوم، با دقت طراحی شده‌اند تا کاربری‌ها و دسترسی‌ها بهینه شده و هماهنگی میان فضای داخلی و سازه حفظ شود.

از منظر معماری، پلان مبلمان و پلان بام با هدف بهینه‌سازی فضا و راحتی کاربران طراحی شده‌اند و نماهای جنوبی و شمالی به همراه برش‌های a-a و b-b، جلوه‌ای کامل از طراحی بصری و عملکردی ساختمان ارائه می‌دهند. سایت پلان نیز جایگاه ساختمان در زمین و ارتباط آن با محوطه اطراف را به‌طور شفاف نمایش می‌دهد.

این مجموعه یکپارچه از پلان‌ها، جزئیات سازه‌ای و نمای ساختمان، تلفیقی از استحکام، کارایی و زیبایی‌شناسی را ارائه می‌کند و تضمین می‌کند که هر مرحله از طراحی تا اجرا با دقت و هماهنگی کامل انجام شود.

پروژه 4

 پلان کامل مجتمع مسکونی 7 واحدی

نوع فایل: اتوکد

فهرست :

• پلان فنداسیون
• پلان ستون گذاری
• جزئیات پله ها
• پلان تیرریزی طبقه همکف
• پلان تیرریزی طبقه اول
• پلان تیرریزی طبقات بام
• جزئیات سازه نگهبان
• جزئیات اتصال نشیمن تیرهای با اتصالات گیردار
• جزئیات جوشکاری ستونها
• پلان زیرزمین
• پلان طبقه همکف
• پلان طبقات یک و دو
• پلان مبلمان
• پلان طبقه سوم
• پلان بام
• برش a-a
• برش b-b
• نمای جنوبی
• نمای شمالی
• سایت پلان

دانلود در انتهای مطلب

توضیحات پروژه 5 :

پروژه حاضر با تمرکز بر دقت سازه‌ای و جزئیات اجرایی، شامل مجموعه‌ای کامل از نقشه‌ها و دتایل‌ها است که از فاز فنداسیون تا بام را پوشش می‌دهد. جزئیات پخ در فنداسیون و آرماتورگذاری چاله آسانسور به همراه پلان فنداسیون و پلان ستون‌گذاری، پایه‌های استحکام ساختمان را به‌طور دقیق مشخص می‌کنند و برش‌های a-a و b-b، توزیع بارها و هماهنگی بین عناصر سازه‌ای را به تصویر می‌کشند.

جزئیات ساخت تیرچه‌ها و دتایل اجرایی دال پله، انتقال بارها و پایداری مسیرهای دسترسی عمودی را تضمین می‌کنند و دتایل‌های اجرایی طبقات و تیغه‌های داخلی، ساختار دقیق داخلی ساختمان را نمایش می‌دهند.

در ادامه، دتایل اجرایی دیوارهای پیرامونی نما و دتایل اجرایی بام، حفاظت ساختمان در برابر عوامل محیطی و زیبایی‌شناسی را تضمین می‌کنند. جزئیات کارگزاری ورق و خم انتهایی تیرها نیز با هدف افزایش استحکام و انسجام سازه‌ای طراحی شده‌اند تا ایمنی ساختمان در طول زمان تضمین شود.

این مجموعه کامل از پلان‌ها و جزئیات اجرایی، ترکیبی از طراحی دقیق سازه‌ای و معماری را ارائه می‌دهد که هم نیازهای عملکردی و ایمنی و هم جنبه‌های زیبایی‌شناسی را به بهترین شکل ممکن پوشش می‌دهد.

پروژه 5

اتوکد سازه بتنی – پلان مسکونی

نوع فایل: اتوکد

فهرست :

• جزئیات پخ در فنداسیون
• آرماتورگذاری چاله آسانسور
• پلان فنداسیون
• پلان ستون گذاری
• برش a-a
• برش b-b
• جزئیات ساخت تیرچه ها
• جزئیات اجرایی دال پله
• دتایل اجرایی تیغه های داخلی
• دتایل اجرایی طبقات
• دتایل اجرایی دیوارهای پیرامونی نما
• دتایل اجرایی بام
• جزئیات کارگزاری ورق
• جزئیات خم انتهایی تیرها

دانلود در انتهای مطلب

مطالعه و طراحی دقیق پلان مسکونی، علاوه بر افزایش کارایی و بهره‌وری ساختمان، تضمینی برای رضایت ساکنان و دوام طولانی‌مدت پروژه است.
